Uso dei file di riferimento

Menù Artlantis > Usa File di riferimento...

Questo comando consente di:

• Riferimento a un file .atl creato in precedenza per il recupero Shader, Luci, Eliodoniche, Oggetti, Prospettive, Viste parallele, Panorami, Oggetti VR e Animazioni come desiderato.

• Aggiornare la geometria e i materiali tra il software di modellazione e Artlantis.

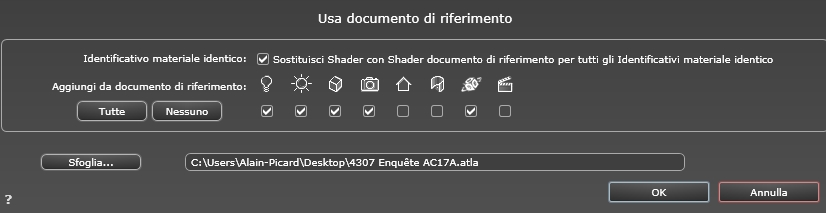

Nella finestra di dialogo, selezionare gli elementi da recuperare dal file di riferimento: Shader, Luci, Eliodoniche, Oggetti, Prospettive, Viste parallele, Panorami, Oggetti VR e Animazioni.

Esempio di Aggiornamento della Geometria*

Ipotizziamo che si debba aggiungere una porta a un documento allestito, illuminato ecc., chiamato "A.atl".

Passi:

1. Salva il documento A.atl corrente.

2. Torna al modellatore e aggiungi la porta. Esporta di nuovo il file rinominandolo B.atl.

3. Apri il file B.atl in Artlantis. Nel menù File, seleziona Usa File di riferimento... e seleziona il file di riferimento A.atl nella finestra di dialogo.

Artlantis applicherà dal file A al file B le opzioni selezionate, cioè Shader, Luci, Eliodoniche, Objects, Prospettive, Viste parallele.Panorami, Oggetti VR e Animazioni.

Esempio: Uso dei File di riferimento

NB: Per i file di modellatori che esportano file nei formati DWG, DXF, 3DS, FBX, OBJ, DWF o SKP, occorre prima salvare i file in formato .atl.

NB: Limitazioni del comando Usa file di riferimento... comando:
1- un materiale rinominato o riassegnato non sarà incluso
2- se una parte della geometria è stata salvata come oggetto, ricomparirà la geometria distrutta
3- rinominando i lucidi Artlantis contenenti la geometria della scena, la geometria in essi contenuta non sarà inclusa.

NB: * i software CAD ArchiCAD e Vectorworks consentono di aggiornare direttamente un file .atl file già elaborato in Artlantis. Consultare la documentazione del software in questione.
