L’inspecteur des Objets par Calques

Les éléments de la géométrie sont toujours contenus dans des calques.

Les calques proviennent soit du logiciel de CAO, soit créés dans Artlantis.

Le dialogue de l'inspecteur change en fonction de la sélection de la liste.

3 types de sélection :

1. sélection du calque :
2. sélection de la géométrie
3. sélection d'un objet.

Les multi-sélections de calques permettent de changer leur état visible / invisible suivant les points de vue.

Les multi-sélections des objets permettent de les déplacer dans un autre calque.

Dans la liste, un clic sur un nom d'objet affiche son point d'insertion clignotant dans la fenêtre de Prévisualisation.

Renommer un calque

Le nom du calque sélectionné dans la liste se met en surbrillance, le sélectionner pour le renommer.

NB : dans Artlantis le fait de renommer un calque créé dans le logiciel de CAO va briser le lien de ce calque, dans ce cas, les modifications apportées par la commande "Utiliser un fichier de référence..." ne sont pas prises en compte.

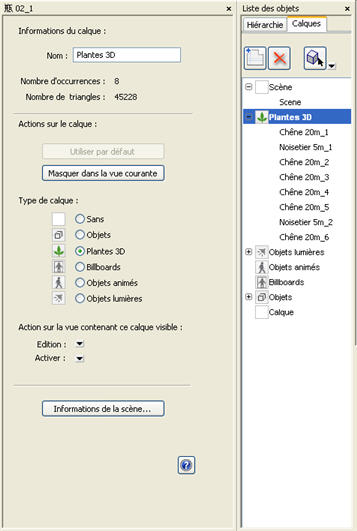

Sélection du calque

1. Information du calque :

   nom, nombre d'instances contenues,nombre de triangles constituants la géométrie

2. Actions sur les calques :

• Utiliser par défaut :
  En cliquant sur le bouton "Utiliser par défaut" le calque sélectionné devient le calque par défaut pour les objets glissés déposés dans la scène ou les objets créés à partir de la scène qui viendront s'y ranger.
• Masquer / Afficher dans la vue courante : permet d'afficher ce qui est nécessaire pour le point de vue actif. Bénéfice : optimisation de l'affichage et du rendu.

3. Type de calque :
   Aucun, Objets, Végétation 3D, Billboards, Objets animés, Objets lumières.

Lorsque l'on glisse-dépose des objets dans la fenêtre de Prévisualisation, ceux-ci peuvent se ranger automatiquement dans des calques. Pour cela il faut préalablement indiquer à ces objets leur calque de destination.

A l'ouverture d'un projet, Artlantis attribut toujours un calque par défaut, son nom est affiché en gras. Ce calque va recevoir tout objet ajouté dans la scène jusqu'à ce qu'un autre calque soit déclaré "Calque par défaut".

Cependant il est possible d'associer automatiquement certains types d'objets à certains calques

Aucun : par défaut le composant glissé-déposé dans la scène se range dans le calque dont le nom est en caractères gras, sauf si le type de composant à déjà été associé à un calque spécifique Objets, Végétation 3D, Billboards, Objets animés, Objets avec lumière.

Pour définir un calque spécifique devant contenir un certain type de composant il faut dans la liste créer un nouveau calque ou choisir un calque existant puis dans le Type de calque choisir le type.

N'importe quel calque de la liste peut être choisi. Dans la liste l'icône du calque se verra attribué le symbole concerné.

Exemple : je créé un nouveau calque, ensuite dans Type de calque je clique sur Objets, tous les composants (objets) glissés-déposés se rangeront automatiquement dans ce calque.

4. Actions sur la vue contenant ce calque visible :

Editer : suivant le calque sélectionné, liste uniquement les points de vue ayant ce calque visible. Dans le menu contextuel, choisir le nom de la vue l'inspecteur bascule en inspecteur de Point de vue, la vue sélectionnée s'affiche.

Activer : suivant le calque sélectionné , liste uniquement les points de vue ayant ce calque visible. Dans le menu contextuel, choisir le nom de la vue l'activera sans changer d'inspecteur.

5. Information de la scène : Affiche le dialogue d'édition de la scène

Géométrie sélectionnée

Un clic droit sur la géométrie contenue dans le calque affiche un menu contextuel permettant de :

• Utiliser / Ne pas utiliser comme cible : permet de définir pour les caméras (suivant l'activation dans l'inspecteur points de vue) qu'un élément de géométrie ou un objet sera apte à servir de cible pour les caméras ou des lumières.
• Supprimer : supprime la géométrie sélectionnée contenue dans le calque.
• Déplacer vers : permet de déplacer la géométrie dans un autre calque.

NB :les paramètres relatifs à la géométrie ne sont pas éditables (nom, coordonnées, dimensions).

Barre outils Objet par Calque

Créer un calque

1. Créer un calque dans liste de calque. Un nouveau calque s'ajoute, cliquer sur le nom du calque pour le renommer.
2. Pour supprimer un calque sélectionné cliquer sur

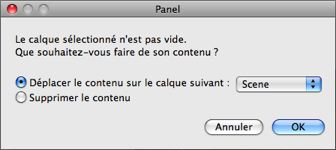

   Lorsque le calque contient de la géométrie, un dialogue d'alerte propose de transférer les éléments de ce calque dans un autre via menu contextuel ou bien de supprimer tous les éléments qu'il contient.

NB : les actions de renommer ou de ou supprimer des calques qui ont été créés par le logiciel de CAO, brisent le lien avec ceux-ci lors de l'utilisation de la commande "Utiliser un fichier de référence..."

Créer un objet

Menu contextuel calque sélectionné

A la sélection d'un calque dans la liste, un clic droit sur le nom d'un calque affiche un menu contextuel permettant de :

• Défaut : définir ce calque comme défaut
• Masquer dans la vue courante : rendre invisible le calque pour la vue en cours.
• Editer la vue contenant ce calque : la vue l'inspecteur bascule en inspecteur de Point de vue.
• Activer la vue ayant ce calque visible : la vue devient active sans changer d'inspecteur.
• Calque par défaut pour : définir le type par défaut pour ce calque : Objets, Végétation 3D, Billboards, objets animés, objets lumière.
• Supprimer: supprime le calque sélectionné, puis affiche le dialogue suivant pour déplacer son contenu.



• Supprimer tous les calques vides : supprime tous les calques qui ne contiennent pas de géométrie.



NB : la multi-sélection fonctionne avec ces commandes.

Sélection d'un objet

• Types d’objets : Standard, Lumière, Végétation, Personnage animé , Billboard.

Les objets sont disponibles dans le Catalogue de médias
