Passo 2 - Impostazione dei marcatori degli assi nella finestra Anteprima

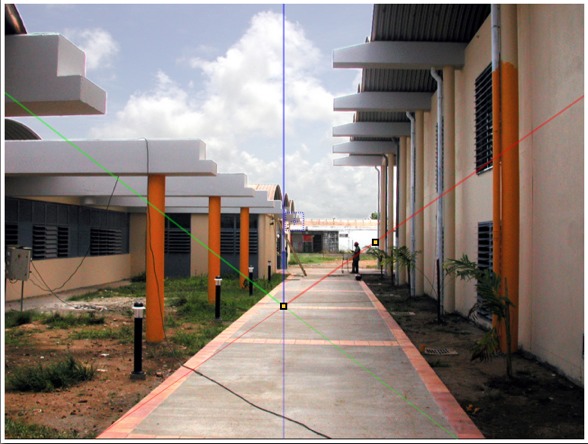

• Poni l'origine del marcatore degli assi sulla foto, poi ruota gli assi rosso, verde e blu uno alla volta.

NB: Assicurati che le posizioni degli assi nella Vista 2D e in Anteprima non confliggano.

Nella finestra di dialogo Inserimento: A seconda della disposizione degli assi in Anteprima, scegli una delle due seguenti opzioni di visione:

L'asse Y si allontana dalla o si avvicina alla fotocamera.

Stabilisci l'asse che servirà da riferimento per il dimensionamento del modello 3D rispetto all'immagine dello sfondo. Poi, nella finestra Anteprima, adatta le dimensioni al modello spostando la maniglia gialla Ripeti l'operazione nella Vista 2D.

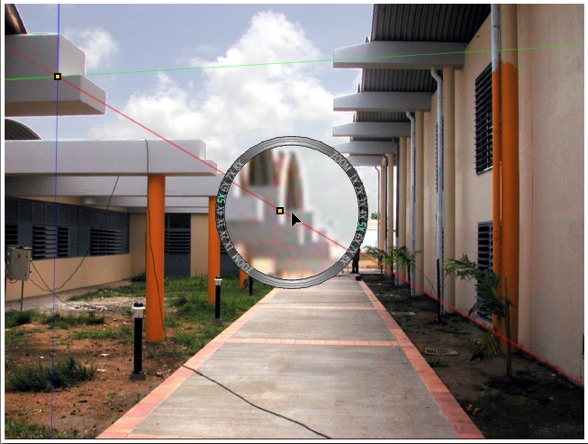

Nella finestra Anteprima: La lente d'ingrandimento aiuta a collocare con precisione il marcatore degli assi sull'immagine dello sfondo.

Per attivare la lente d'ingrandimento, ruota la rotella del mouse. Ogni incremento aumenta la zoomata, da x2 fino a un massimo di x8.

Passo 3: Avvio del calcolo
