Strumento Inserimento Sito

Nell'Ispettore Prospettive, Inserimento permette all'utente di porre la fotocamera esattamente di fronte a un modello o a una foto. Disporre un'immagine di sfondo prima di usare questo comando.

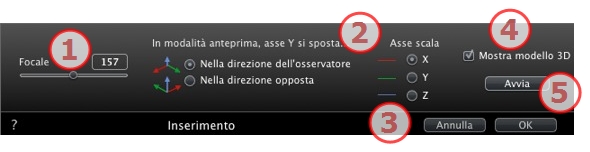

Apertura del comando Inserimento

1. Focale

Se la focale della fotocamera è nota, impostala nel campo numerico o regola il cursore. I valori variano tra 10° e 310°.

2. Posizione del triedro rispetto all'osservatore

Imposta l'opzione posizione sull'asse Y, a seconda che si sposti verso la fotocamera o se ne allontani.

3. Asse di commisurazione

Stabilisce l'asse da usare come riferimento nel dimensionare il modello 3D in rapporto all'immagine dello sfondo.

Nella finestra Anteprima, occorre regolare le dimensioni spostando la maniglia gialla, quindi ripetere l'operazione in Vista 2D.

4. Visualizza modello 3D

Riguarda la finestra Anteprima. Quando è spuntata, il modello è visualizzato nella finestra Anteprima. Quando non è spuntata, il modello è nascosto. Questo permette di impostare il triedro sullo sfondo.

5. Calcola

• Fai clic su Avvia per calcolare la temporizzazione della fotocamera tra il modello 3D e l'immagine sullo sfondo.

• Un clic su Stop arresterà la posizione calcolata.

NB: Quando si apre la finestra di dialogo, il modello della finestra Anteprima è nascosto. Nell'immagine dello sfondo rimane un marcatore degli assi, rappresentato in rosso, verde e blu.

L'inserimento avviene in due passi: posizionamento di un triedro nella vista 2D e nella finestra Anteprima.

Impostazione dei marcatori degli assi nella Vista 2D

Impostazione dei marcatori nella finestra Anteprima

Avvio del calcolo d'inserimento
