Outil d'insertion dans le site

Dans l'inspecteur de perspectives, Insertion permet à l'utilisateur de positionner précisément une caméra vis-à-vis d'un modèle ou d'une photo. Placez une image d'arrière-plan avant d'utiliser cette commande.

Ouvrir la commande d’insertion

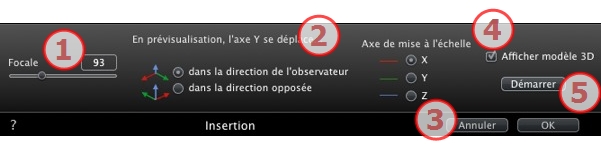

1. Focale

Si le focus de la caméra est connu, définissez-le dans le champ numérique ou réglez le au curseur. Les valeurs vont de 10 à 310 °.

2. Trièdre position de l'observateur

Définit l'option de position de l'axe Y suivant qu'il s'approche ou s'éloigne de la caméra.

3. Axe de mise à l'échelle

Détermine quel axe servira de référence pour le dimensionnement du modèle 3D en fonction de l'image de fond.

Dans la fenêtre de prévisualisation, vous aurez besoin d'ajuster la taille en déplaçant la poignée jaune, puis devrez faire la même chose en vue 2D.

4. Affichage modèle 3D

Concerne la fenêtre de prévisualisation. Si cette case est cochée, le modèle est affiché dans la fenêtre de prévisualisation. Si elle est décochée, le modèle est masqué, cela vous permet de définir le trièdre sur l'arrière-plan.

5. Calculer

• Cliquez sur "Démarrer", pour débuter la synchronisation de la caméra entre le modèle 3D et l'image de fond.

• Cliquez sur "Arrêter" pour figer la position calculée.

NB : à l’ouverture du dialogue, le modèle de la fenêtre de prévisualisation se masque. Reste l’image de fond, avec un repère d’axes matérialisés en rouge, vert et bleu.

L'insertion s'effectue en 2 étapes : positionnement d'un trièdre dans la vue 2D et dans la fenêtre de Prévisualisation.

Calage des repères d’axes dans la vue 2D

Caler le repère dans la fenêtre de prévisualisation

Lancer le calcul d’insertion
