Étape 2 - calage des repères en prévisualisation

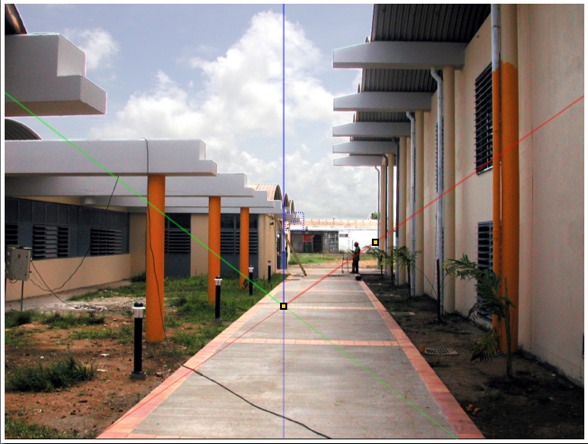

• Positionner l’origine du repère d’axes sur la photo, puis pivoter un à un les axes rouge, vert et bleu.

NB : veillez à ce que le positionnement des axes dans la vue 2D et dans la prévisualisation ne se contredisent pas.

Dans le dialogue d’insertion : en fonction du positionnement des axes en prévisualisation, choisir l’une des deux options de visualisation suivantes :

L'axe des Y s'éloigne de ou vers la caméra.

Déterminez l'axe qui servira de référence pour le dimensionnement du modèle 3D par rapport à l'image d'arrière-plan. Ensuite, dans la fenêtre de prévisualisation, ajustez la taille du modèle en déplaçant la poignée jaune . Faites la même chose en vue 2D.

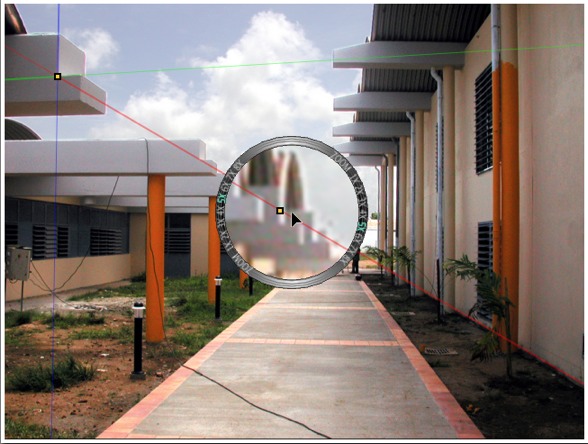

Dans la fenêtre de prévisualisation : la loupe aide à positionner précisément le repère des axes sur l’image de fond.

Pour activer la loupe, utilisez la molette de la souris. Chaque incrémentation augmente le zoom de x2 jusqu'à un maximum de x8.

Étape 3 : lancer le calcul d'insertion
