Inspecteur objets - objet 3D

Sélectionnez un objet soit dans :

• Liste des objets

• La fenêtre de Prévisualisation

• Fenêtre vue 2D

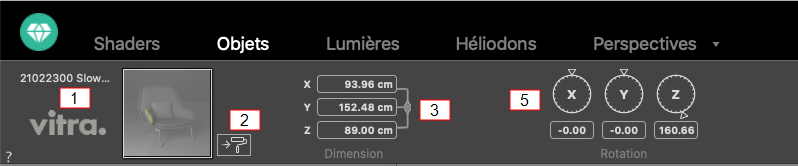

La palette d'inspecteur affiche les informations.

1. Vignette d'aperçu
• La vignette de l'objet actuel est affichée. Double-cliquez sur son nom pour l'éditer.
2. Editer Shaders...
• Choisissez dans la liste la matière à éditer, l’inspecteur objets bascule en mode Shaders.
3. Dimensions

• Modifie les paramètres de longueur, largeur et hauteur.

• Cliquez sur la chaîne pour conserver les proportions.

4. Coordonnées

Position

• Indique les coordonnées x, y, z du point d'ancrage de l'objet. L'entrée de nouvelles valeurs redéfinit la position.
• Cliquez sur le cadenas pour verrouiller ou déverrouiller les coordonnées.

NB : pour un fichier .atlo, le point d'ancrage par défaut peut être modifié dans la vue 2D.



5. Rotation

• Le curseur circulaire permet de pivoter l'objet en x, y et z. Appuyez sur Maj + clic tout en déplaçant le curseur incrémente le mouvement par tranches de 15°.

6. Paramètres d'animation

Position de l'objet : 3 options

Normal

L'objet se déplace toujours parallèlement à sa position de départ (par exemple un vecteur qui conserve toujours son orientation indépendamment de la trajectoire de l'objet).

Orientation d'après la trajectoire

L'objet se déplace en x, y, z dans le sens de la trajectoire (par exemple, un aéronef effectuant une boucle).

Orientation d'après la trajectoire du plan XY

L'objet se déplace en x, y, z dans le sens de la trajectoire, mais reste toujours parallèle au niveau du sol x, y. (par exemple comme un frisbee).

NB : dans une même séquence, l'objet peut changer plusieurs fois de comportements à l'aide de la Chronologie.

Exemple

Animations des objets

Manipulations en fenêtre de Chronologie

Liste des paramètres animables et non animables

NB : l'édition des informations de la scène telles que le déplacement de l'origine, le redimensionnement du modèle et les coordonnées pourra être accessible via les informations de la scène.
