Шаг 2 - Установление маркеров оси в окне предварительного просмотра

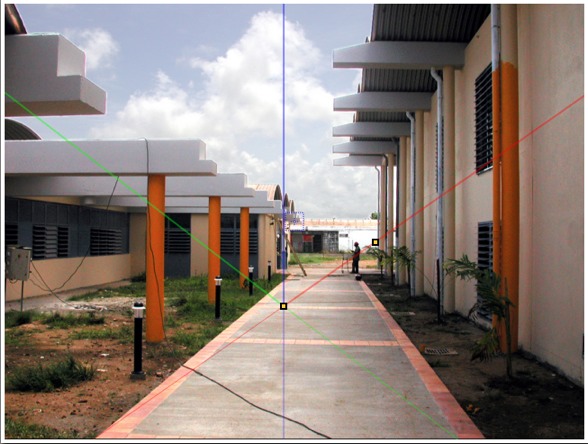

• Разместите исходную точку маркера оси на фото, а затем по очереди поверните красные, зеленые и синие оси.

NB: Убедитесь в том, что положения осей в окне двухмерного ракурса и предварительного просмотра не противоречат друг другу.

В диалоговом окне вставки: В зависимости от расположения осей в окне предварительного просмотра выберите один из двух вариантов просмотра:

Ось Y движется в направлении от или к камере.

Определите ось , которая будет служить эталонной при изменении размеров трехмерной модели относительно фонового изображения. Затем в окне предварительного просмотра скорректируйте размер по модели при помощи перемещения желтого манипулятора Ту же операцию выполните в окне двухмерного ракурса.

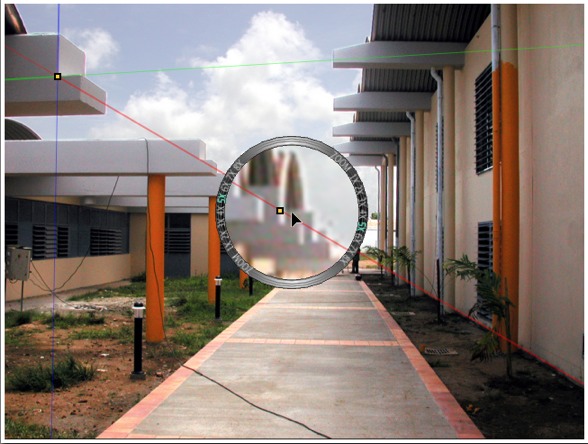

В окне предварительного просмотра: Увеличительное стекло поможет расположить маркер оси точно на фоновом изображении.

Для активации увеличительного стекла поверните колесо мыши. Каждый шаг увеличивает масштабирование от x2 до максимум x8.

Шаг 3: Начало расчета
