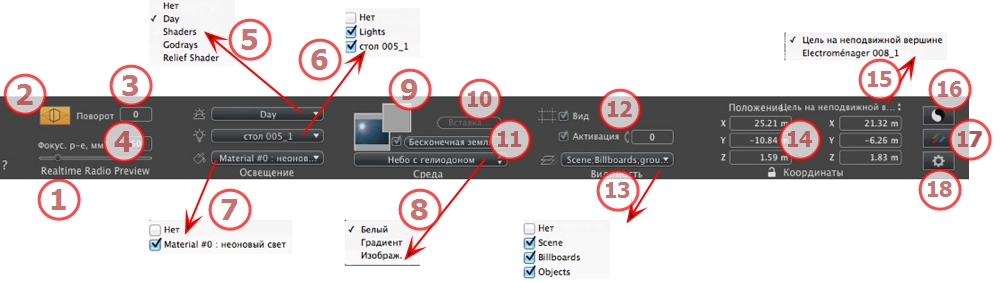

Инспектор перспектив

Осуществляет управление точками обзора, определяемыми камерой, целевой точкой или фокусным расстоянием. Каждая точка обзора считается независимым документом со своими собственными параметрами, которые могут существовать в собственном окружении.

1. Имя ракурса

Отображается имя текущего ракурса; для его редактирования щелкните по нему дважды.

2. Архитектурная камера

Фотографический эффект для отображения вертикальных элементов как параллельных.

3. Поворот камеры

Наклон камеры в сторону. Значение в градусах (мм). Введите значение в соответствующее поле.

4. Фокусное расстояние

Изменение фокусного расстояния при использовании ползунка или вводе значения в мм или градусах (изменение угла обзора камеры).

NB: Изменение значений зависит от настроек режима обновления точки обзора, указанных в окне Параметры.

5. Связанный гелиодон

Установление связи гелиодона с ракурсом. Выбор опции "Нет" деактивирует гелиодон.

6. Группа источников света

Установление связи одной или нескольких групп источников света с ракурсом. Выбор опции "Нет" деактивирует группы источников света.

7. Неоновая фактура

Установление связи одной или нескольких неоновых фактур с ракурсом. Выбор опции "Нет" деактивирует освещение.

8. Задний план/
9. Передний план

Для помещения двухмерного, трехмерного изображения или изображения HDR на задний план или на передний план просто перетащите его на соответствующую кнопку. После двойного щелчка по кнопке открывается редактор.

Во всплывающем меню можно переключаться между разными типами заднего плана: небо с гелиодоном, градиент, изображение.

10. Инструмент вставки в рабочую область

Адаптировать модель к изображению заднего плана.

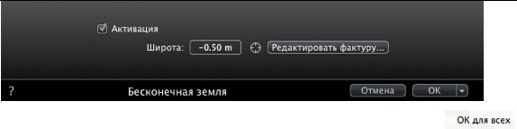

11. Бесконечная земля

Чтобы задать бесконечную землю для ракурса:



• При установке/снятии флажка земля активируется и деактивируется. К земле применяются тени, фактуры и объекты.

• Введите значение в соответствующее поле или задайте высоту графически в окне предварительного просмотра или двухмерного ракурса:

  В окне предварительного просмотра щелкните по инструменту Высота, затем в окне предварительного просмотра щелкните по элементу сцены, чтобы задать высоту земли.

  В окне двухмерного ракурса щелкните по инструменту Высота, затем в профиле двухмерного ракурса щелкните по геометрии, чтобы задать высоту земли.

• "Редактировать фактуру" активирует режим редактирования фактуры.

Меню "OK", "OK для всех" позволяет распространить настройки на всю остальную бесконечную землю, заданную в проекте.

12. Поле отсечения

Заданные в двухмерном ракурсе плоскости отсечения.

Показать: если опция выбрана, поле отображается в двухмерном ракурсе.

Активировать: если опция выбрана, поле отсечения действует в окне предварительного просмотра.

13. Видимые слои

Отметьте их в выпадающем меню.

14. Координаты

Камера: положение по оси X, Y и Z

Цель: положение по оси X, Y и Z

Щелкните по пиктограмме замка для блокирования или разблокирования координат.

15. Определить в качестве цели

Позволяет ограничить целевую точку камеры в соответствии с перемещением объекта: в режиме объекта щелкните правой кнопкой мыши по объекту и выберите команду "Задать как цель" из выпадающего меню. Затем в режиме перспектив выберите в этом меню имя искомого объекта.

16. Настройки тона

Настройка тона для текущего ракурса.

17. Последующая обработка

Применение эффектов к текущей точке обзора. Комбинирование эффектов с заданными в инспекторе параметрами.

18. Параметры визуализации

Подготовка документа к конечной визуализации.



Использовать по умолчанию

Использование настроек по умолчанию

Задать как по умолчанию

Задание текущих настроек в качестве настроек по умолчанию.

Выпадающее меню "OK для всего"

Применение этих настроек ко всем остальным ракурсам соответствующего инспектора.
