Инструмент вставки в рабочую область

На панели инспектора перспектив функция Вставка позволяет пользователю располагать камеру точно напротив модели или фотографии. Определите положение изображения заднего фона перед использованием этой команды.

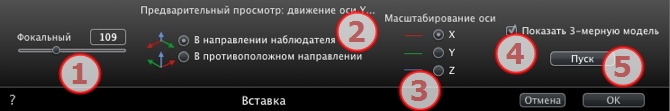

Открытие команды вставки

1. Фокусное расстояние

Если известно фокусное расстояние камеры, введите его в числовое поле или отрегулируйте положение ползунка. Диапазон значений от 10° до 310°.

2. Положение треугольника относительно наблюдателя

Задайте опцию положения по оси Y, в зависимости от того, приближается он или удаляется от камеры.

3. Масштабирование оси

Задается ось, которая будет служить эталонной при изменении размеров трехмерной модели относительно фонового изображения.

В окне предварительного просмотра отрегулируйте размер перемещением желтого манипулятора, после чего сделайте то же самое в окне двухмерного вида.

4. Показать трехмерную модель

Это относится к окну предварительного просмотра. Если флажок установлен, модель отображается в окне предварительного просмотра. Если флажок снят, модель скрыта. Эта функция позволяет установить треугольник на заднем фоне.

5. Рассчитать

• Щелкните по "Старт" для расчета времени камеры между трехмерной моделью и фоновым изображением.

• После щелчка по "Стоп" рассчитанное положение будет заморожено.

NB: При открытии диалогового окна модель, содержащаяся в окне предварительного просмотра, будет скрыта. На фоновом изображении остаются маркеры осей: красного, зеленого и синего цвета.

Вставка осуществляется в два этапа: помещение треугольника в окно двухмерного ракурса и в окно предварительного просмотра.

Установление маркеров оси в окне двухмерного ракурса

Установление маркеров в окне предварительного просмотра

Начало расчета вставки
