Редактирование поля отсечения

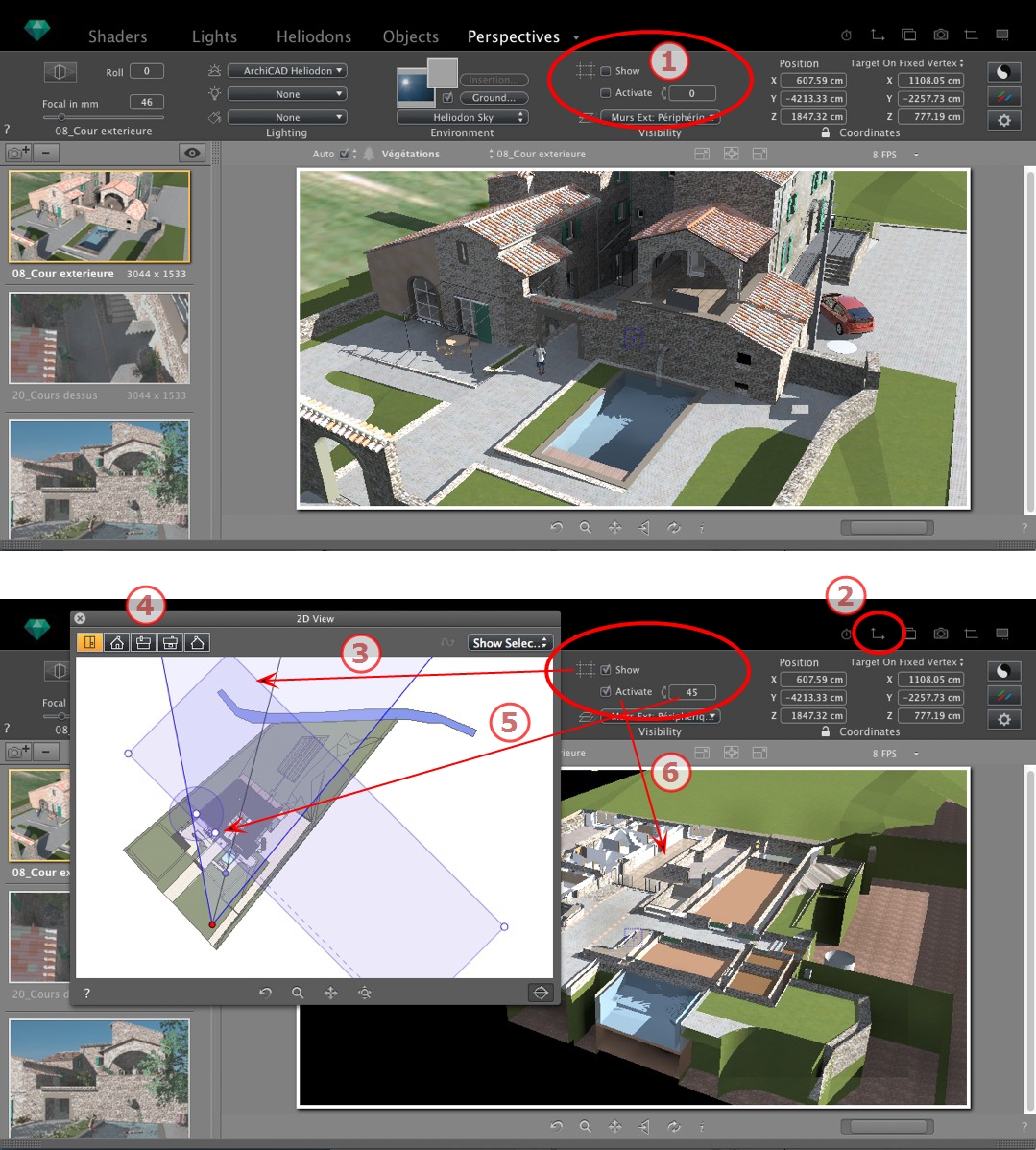

1. Команды поля отсечения

Это синий прямоугольник с расположенными по углам манипуляторами для выполнения редактирования.

Имеется в каждой точке просмотра перспектив, параллельных ракурсов, панорам, объектов ВР и анимаций любого инспектора точки обзора.

Команды

Флажок Показать относится только к двухмерному ракурсу; синий прямоугольник отображается или скрывается в двухмерном ракурсе.

Флажок Активировать относится только к предварительному просмотру; модель показывается вместе с плоскостями резания или без них.

При вводе значения в числовое поле Поворот поле поворачивается. С ним можно работать графическим образом в двухмерном ракурсе путем перемещения манипулятора кругового курсора.

2. Отобразить двухмерный ракурс

Отображает окно проекции.

3. Отобразить поле отсечения

Установите флажок Показать в инспекторе, и поле отсечения будет отображаться в двухмерном ракурсе.

4. Настроить поле в двухмерных ракурсах

Изменение ракурса (вид сверху, спереди, справа, слева или сзади) для задания нескольких плоскостей отсечения в пространстве (максимум до шести плоскостей отсечения).

Редактировать синие манипуляторы или боковые стороны для задания плоскостей отсечения.

Элементы, находящиеся за пределами поля, будут вырезаны из сцены.

5. Повернуть поле отсечения

Поле поворачивается в плоскости при вводе значения угла в градусах в числовое поле. Также с полем можно работать графическим образом в виде сверху.

6. Активировать поле отсечения

Установите флажок Активировать в окне предварительного просмотра и модель будет показана обрезанной; направление теней корректируется.

NB: Вышеприведенные шаги можно выполнить другим образом.
