Édition de la Boîte de coupes

Boîte bleue munie de poignées d’angles éditables.

• Activation et affichage dans les Inspecteurs de points de vues : Perspectives, Vues parallèles, Panoramas, VR objets, Animations.
• Entrer une valeur d'angle en degré dans le champ numérique pivote la boîte en plan.

Dans la Vue 2D

Changer de vue (dessus, face, droite, gauche, arrière) pour définir dans l’espace plusieurs plans de coupes (6 plans de coupes maximum).

• Éditer des poignées bleues pour définir les plans de coupes.

Les éléments hors de la boîte bleue sont ignorés de la scène.

En vue en plan l'angle de rotation peut aussi se définir graphiquement dans la Vue 2D.

NB : les ombres projetées tiennent compte des éléments coupés.

Représentation en Prévisualisation

Exemple d'une boîte de coupe en vue Perspective.

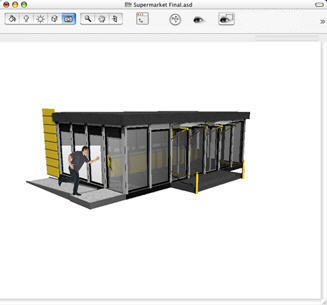

Boîte de coupes inactive.

Boîte de coupes active.
