Strumento laser

Nell'Ispettore Prospettive, Laser... consente di materializzare un piano virtuale indicato da una linea rossa lungo tutta la scena.

Aiuta a fare un'istantanea o a posizionare un elemento multimediale in base ad un piano virtuale attraverso il modello 3D. Tutti gli elementi di una geometria toccati dal piano generano una linea rossa. Il laser dipende dal punto di vista.

Nella barra strumenti visualizzazione, un tasto premuto consente di attivare o disattivare il Laser. Gli elementi multimediali possono quindi essere scattati quando si usano gli Ispettori Shader, Oggetti e Luci senza tornare all'ispettore punto di vista.

Esempio

Il modello è visualizzato

Cliccare sulla casella selezionata e poi sul tasto Laser... . Compare la tavolozza.

Selezionare Attiva per accedere agli strumenti o per visualizzare la linea laser.

Selezionare la superficie di riferimento .

Selezionare lo strumento superficie di riferimento e poi in Anteprima cliccare su una geometria per definire la superficie di riferimento sul piano laser. La superficie può essere orizzontale, verticale o inclinata.

In vista 2D, cliccare e strascinare la linea rossa per definire una nuova altezza del piano laser. La linea laser si vede a seconda della vista prescelta.

NB: Per default, la linea rossa laser è visualizzata nel livello di zero assoluto del modello.

Inserire la distanza verso la superficie: per bilanciare la posizione di piano dalla superficie di riferimento, selezionare lo strumento destinazione poi cliccare sulla geometria o inserire un valore nel campo numerico.

Come definire un piano laser?

Qui, il piano è al livello di zero assoluto.

Attivare lo strumento di superficie di riferimento , poi cliccare su un tavolo per definire come nuova la posizione del piano di riferimento.

Per bilanciare il nuovo piano rispetto alla parte alta del tavolo, attivare lo strumento.

Poi cliccare su una parete: la linea rossa laser si sposta verso l'alto.

È possibile inserire un valore numerico per impostare una distanza precisa dal piano di riferimento (la parte alta del tavolo) e il piano laser.

NB: Ci può essere soltanto un piano laser per punto di vista.

Come allineare un elemento multimediale a un laser?

Trascinare e rilasciare una lampada sulla parete. Occorre allineare la sua parte superiore alla linea laser.

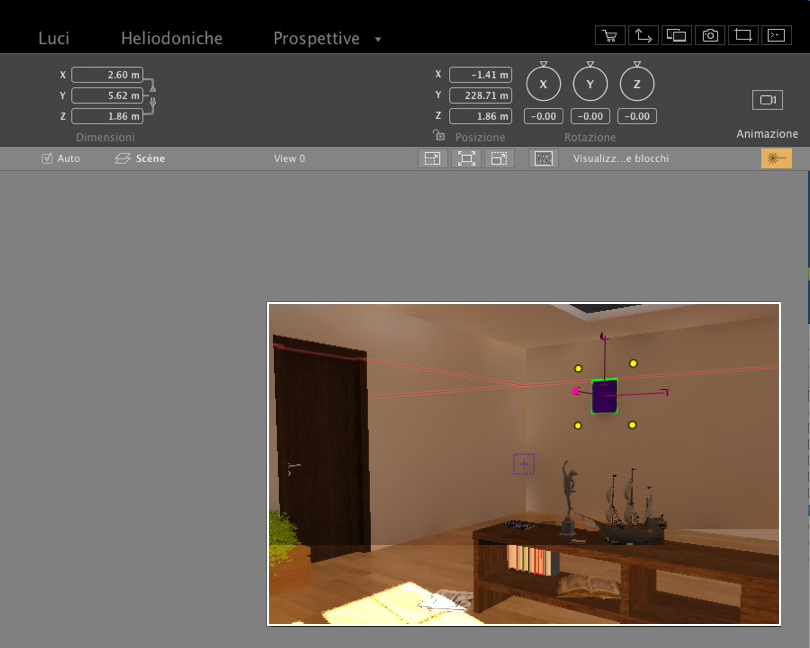

Selezionare la lampada, poi Shift + clic sulla sua linea verde superiore e poi spostare verso la linea laser. La lampada sarà allineata quando la linea verde sarà attaccata alla linea laser.

NB: Qualsiasi tipo di elemento multimediale può essere allineato usando lo strumento laser.
