场景插入工具

在透视图工具栏中，插入可帮助用户准确摆放一个面对模型或照片的相机。使用这个命令前请放置好背景图像。

打开插入命令

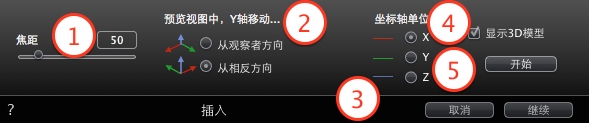

  • 插入对话框可以帮您定义图像的焦距，给你调节轴的选项，允许您选择参考轴，显示模式和运行/停止计算。

    1. 焦距

      2. 如果相机对焦是已知的，在数字字段设置或调整滑块。值的范围从10°到310°。

    2. 观察者眼中的三面体位置

      3. 设定Y轴位置，取决于它是否移向或远离相机。

    3. 坐标轴单位

      4. 当调整与背景图像相关的3D模型尺寸时，要确定哪个轴作为参考。

      在预览视图中，你需要通过移动黄色的手柄来调整尺寸，然后在2D视窗中同样调整。

    4. 显示3D模型

      5. 涉及到预览视图。选中时，该模型会显示在预览窗口中。未选中时，该模型是隐藏的。这使您可以更好的在后台设置的三面体。

    5. 计算

      6. NB：打开对话框时，预览窗口中的模型是隐藏的。背景图像保持有标并显示为红色，绿色和蓝色的轴。

      插入有两个步骤：在2D视图和预览窗口中的设置三面体的位置。

    在2D视图中设置坐标轴标记

    在预览视图中设置坐标轴标记

    运行插入计算
