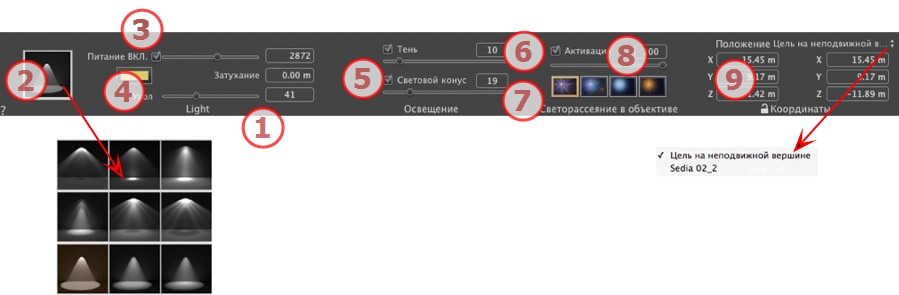

Инспектор источников света

Редактирование схем освещения на основе точек обзора. Интерактивная настройка и немедленные результаты в окне предварительного просмотра. Использование надлежащей и правильно настроенной модели упрощает обработку материалов. Группы источников света можно присоединять к одному или нескольким источникам света. Источники света характеризуются пределом освещения и максимальной площадью освещения.

1. Имя источника света

Отображается имя текущего источника света; для его редактирования щелкните по нему дважды.

2. Выбрать тип проецирования

Определение проецирования освещения (затухания) из девяти заданных типов

3. Вкл./Выкл. питание

Мощность источника. Диапазон значений от 1 до 1 000 000. Перемещайте ползунок для изменения мощности или введите значение.

4. Цвет

Дважды щелкните для изменения цвета источника.

5. Расстояние затухания

Расчет расстояния затухания мощности света.

Между источником и расстоянием затухания мощность освещения остается постоянной и максимальной.

Расстояние, превышающее величину А, соответствует постепенному снижению мощности освещения в соотношении 1/d⊃2;. Если величина затухания равна 0, ослабление света происходит в соотношении 1/ d⊃2, начиная от источника.

• Введите расстояние в числовое поле (в текущих единицах).

NB: В этой области принцип освещения основывается на законах реального мира. Чем ближе расположен объект к источнику света, тем сильнее он освещается.

Освещение

6. Тень

Активировать/деактивировать отбрасывание тени: Щелкните по полю, чтобы поставить в нем флажок.

Поставьте в поле флажок: при наличии флажка ползунок позволяет изменять резкость на краю освещенной области. Значения изменяются от 0 (область рассеивания между затененным и освещенным участками) до 100 (верхний предел). Принимает числовые значения.

7. Световой конус

Измените угол освещения:

• Установите флажок для активации объемного эффекта.

Перемещайте ползунок от 10° до 360° или введите числовое значение.

Пример: При значении 360° освещение будет всенаправленным.

NB: Если флажок снят, то свет проходит через материалы и не отбрасывает тени.

• Установите флажок для активации объемного эффекта.

Светорассеяние в объективе

8. Светорассеяние в объективе

Активировать/деактивировать: Установите флажок для активации эффекта светорассеяния в объективе.

Интенсивность ореола: Переместите ползунок интенсивности или введите значение в диапазоне от 0 до 100%.

Выберите эффект: щелкните по одной из миниатюр:

9. Координаты X, Y и Z

Положение источника света и цель.

Активированная цель

• Выберите между целью на неподвижной вершине и определенным в качестве цели объектом.

• Щелкните по пиктограмме замка для блокирования или разблокирования координат.

Разное

При выделении нескольких элементов пиктограммы будут затенены, а в числовых полях будут стоять точки.

При изменении одного параметра он будет изменен для всех выделенных источников света.
