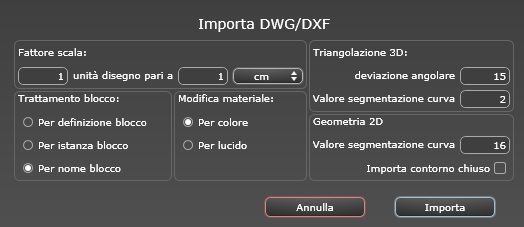

Apertura dei file DWG/DXF

Fattore di scala

Riduce o ingrandisce le dimensioni dell'oggetto. Il fattore di scala è un coefficiente omotetico.

Trattamento blocco

Interpreta il materiale del blocco in base a:

• La sua composizione

• La sua istanziazione

• Il suo nome

• Un blocco distinto ha un materiale distinto.

• Ogni componente di un dato blocco ha un materiale distinto.

• Ad ogni nome di blocco è attribuito un materiale distinto.

Assegna Materiale

Da definire a seconda dei colori o dei lucidi del blocco.

Triangolazione 3D

• Valore della deviazione angolare: L'angolo è tra due facce e definisce quanto la faccia è lontana dall'essere parallela. Immetti il valore.

• Valore di segmentazione della curva: Il numero di arresti richiesti per definire una curva o un'entità circolare.

Geometria 2D

• Valore di segmentazione della curva: Il numero di arresti richiesti per definire una curva o un'entità circolare.

• Importa contorno chiuso: Considera i bordi chiusi esattamente come superfici.

NB: Artlantis riconosce le entità ACIS 3DSolid nei file AutoCad dwg e dfx. Artlantis importa i nomi dei materiali e le fotocamere fisse.
