Manipulations des animations de lumières en vue 2D

Fenêtre vue 2D

L'édition des trajectoires est clairement distinguée de l'édition des images clés.

Ceci concerne les trajectoires des caméras, lumières, objets ainsi que leurs menus contextuels respectifs.

Edition des trajectoires

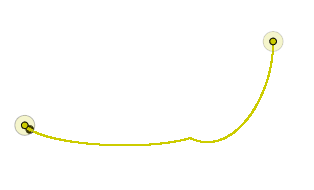

La trajectoire de lumière est en jaune.

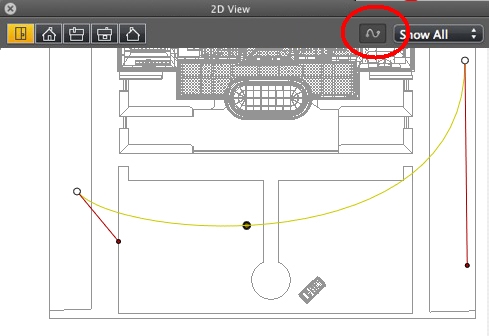

• Le choix du mode se fait à l'aide de l'outil Editer la trajectoire disponible dans la barre de la fenêtre.



• Bouton enfoncé : l'éditeur de trajectoire est actif (en conséquence, l'édition d’image clé dans la vue est inactive).



• Bouton relâché : l'éditeur d'images clés est actif (en conséquence, la trajectoire est visible mais ne peut pas être modifiée).



Exemple : création et édition de la trajectoire d'une lumière

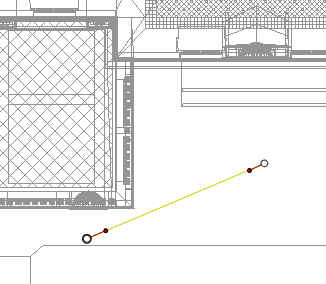

Créer la trajectoire



• En mode , déplacez la source de lumière.

• Une trajectoire rectiligne jaune se dessine.

• Les points de départ et d'arrivée munis de tangentes, sont représentés par un point blanc cerclé de gris.

• Les poignées des tangentes sont indiquées par un point rouge cerclé de noir.

Déplacer la trajectoire

• Cliquez sur le parcours et déplacez-le.

Edition de la trajectoire

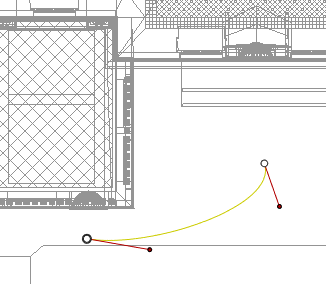

• Editer graphiquement les tangentes par leurs poignées.

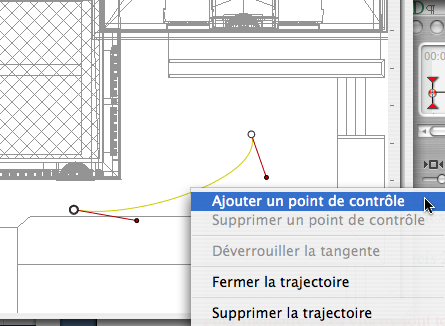

Ajouter un point de contrôle



• Faites un clic droit sur la ligne jaune de la trajectoire et sélectionnez "Ajouter un point de contrôle", un cercle gris et une tangente avec deux poignées éditables sont affichés.

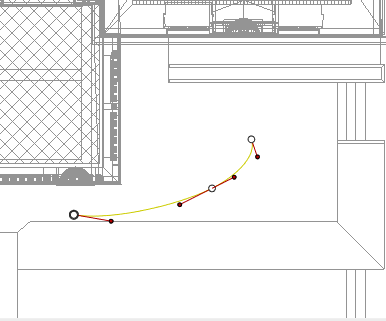

Résultat.

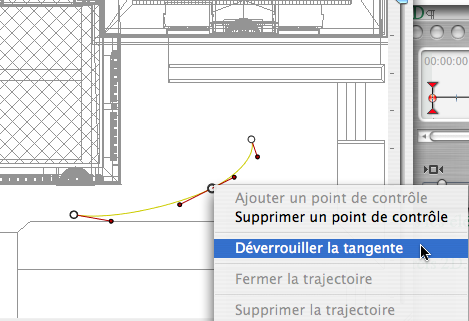

Pour éditer la demie tangente d’un point



• Faites un clic droit sur ​​le point ou sur une poignée, sélectionnez "Déverrouiller la tangente" pour créer un point d'inflexion sur la trajectoire.

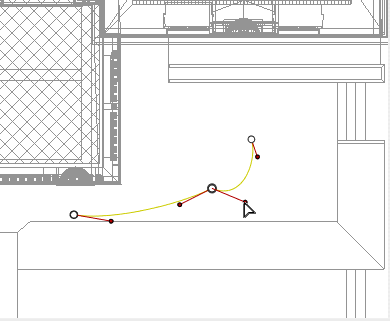

Résultat.

Pour supprimer le point d'inflexion



• Sélectionnez "Supprimer un point de contrôle".

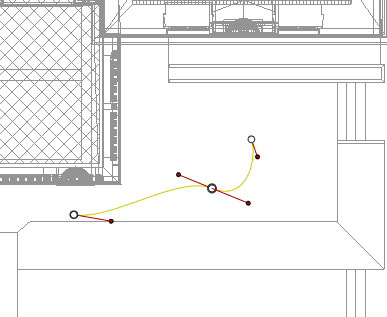

Résultat.

Exemple : créer une pause puis redémarrer

Exemple : avancer et reculer

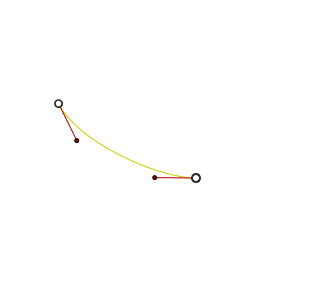

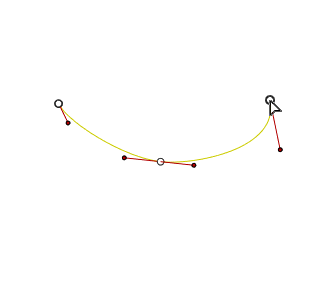

Allonger une trajectoire

Permet d'allonger le parcours sans toucher à l'animation existante.

• Faites alt + clic sur le dernier point de contrôle créé du parcours.



Exemple : allonger la trajectoire

NB : la séquence peut-être jouée à tout moment à partir de la Chronologie.

Menu contextuel d'édition de la trajectoire

• Un clic droit sur le parcours jaune affiche un menu contextuel qui permet :



• Ajouter un point de contrôle : ajoute un point éditable sur la trajectoire.

• Supprimer un point de contrôle : supprime le point du parcours (sauf les points extrêmes).

• Fermer la trajectoire : boucle la trajectoire sur elle-même.

• Ouvrir la trajectoire : rouvre la trajectoire.

• Supprimer la trajectoire : supprime la trajectoire.

Exemple : boucler la trajectoire

• Un clic droit sur la poignée d’une tangente affiche un menu contextuel qui permet :

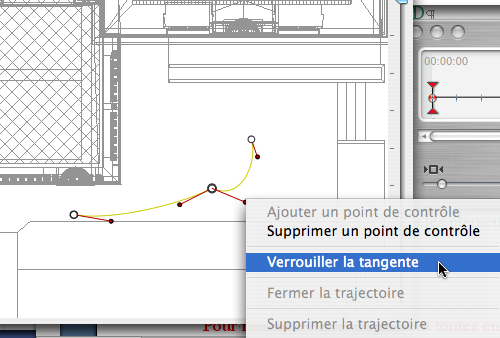

• Verrouiller la tangente : pour supprimer un point d'inflexion.

• Déverrouiller la tangente : pour ajouter un point d'inflexion. Permet ainsi de créer un point d'inflexion et de manipuler les demies tangentes de manière indépendante.

Edition des images clés

NB 1 : il faut être en mode enregistrement pour pouvoir éditer sur la Chronologie.

Exemple : création et édition d'une image clé en vue 2D

Menu contextuel d'édition d'image clé

• Ajouter une image clé : ajoute une image clé.

• Supprimer une image clé : supprime une image clé.

Ajouter une image clé

• En mode ,le bouton est relevé (non actif).

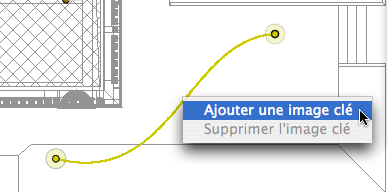

• Dans la fenêtre de Chronologie, cliquez sur enregistrer en vue 2D, faites un clic droit sur la trajectoire, sélectionnez dans le menu contextuel "Ajouter une image clé".

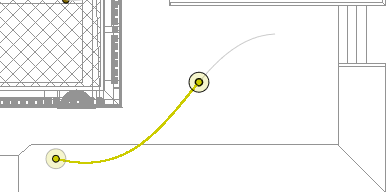

L'image clé est alors créée.

L'image clé peut être déplacée graphiquement sur la trajectoire, ce qui permet d'accélérer, ralentir, etc

NB : une image clé sélectionnée en vue 2D apparaît avec un taquet rouge sur la Chronologie. Une pause peut être créée dans le mouvement de l'élément en dupliquant une image clé sur la Chronologie.

Menu contextuel édition d'image clé

Permet d'afficher ou et masquer les trajectoires pour améliorer l'édition en vue 2D.

• Un clic droit sur l'arrière-plan blanc de la fenêtre 2D, affiche le menu contextuel suivant, qui permet de simplifier l'édition en vue 2D et d'afficher et masquer les trajectoires.



• Tout afficher : affiche toutes les trajectoires des caméras, des lumières et des objets.

• Afficher uniquement les éléments de type courant : affiche toutes les trajectoires des caméras, des lumières ou des objets, en fonction de l'inspecteur actif concerné (animations, lumières ou objets).

• Afficher l'élément courant : affiche uniquement la trajectoire en cours d'édition.
