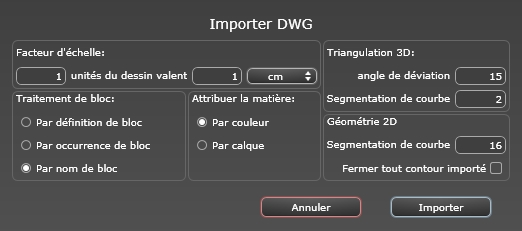

Ouverture des fichiers DWG/DXF

Facteur d’échelle

Réduit ou agrandit la taille des objets. Le facteur d’échelle est un coefficient d’homothétie.

Traitement de bloc

Interprétation de la matière du bloc selon :

• Sa composition

• Son instanciation

• Son nom

• Un bloc distinct a une matière distincte.

• Chacun des composants d’un même bloc a une matière distincte.

• Chaque nom de bloc se voit attribué une matière distincte.

Attribuer la matière

A définir soit en fonction des couleurs, soit en fonction des calques des blocs.

Triangulation 3D

• Valeur de déviation de l'angle : l'angle compris entre deux faces définit à quelle distance de la face est la parallèle. Entrez la valeur.

• Segmentation de courbe : nombre d'arêtes pour définir une entité cercle ou courbe.

Géométrie 2D

• Segmentation de courbe : nombre d'arêtes pour définir une entité cercle ou courbe.

• Import de contour fermé : considère les contours fermés en tant que surfaces.

NB : Artlantis reconnaît les entités ACIS 3DSolid des fichiers AutoCAD dwg et dxf. Artlantis importe les noms de matières et les caméras fixes.
