Einfügungswerkzeug

In der Option des Perspektiven-Inspectors Einfügen hat der Benutzer die Möglichkeit, eine Kamera geneu gegenüber einem Modell oder Photo zu platzieren. Platzieren Sie ein Hintergrundbild, bevor Sie diesen Befehl ausführen.

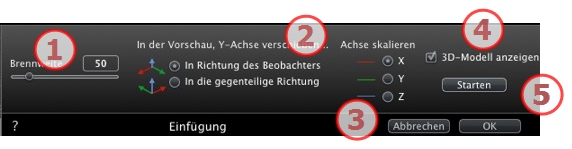

Öffnen des Einfügungsdialogs

1. Brennweite

ist die Brennweite der Kamera bekannt, geben Sie sie in das numerische Feld ein oder passen Sie den Schieberegler an. Die Werte liegen zwischen 10° und 310°.

2. Stativposition zum Beobachter

Stellen Sie die Option für die Position der Y-Achse ein in Abhängigkeit davon, ob sie sich auf die Kamera zu oder von ihr weg bewegt.

3. Achse skalieren

Bestimmen Sie die Achse, die als Referenz für die Bemaßung des 3D-Modells im Verhältnis zum Hintergrundbild dient.

Im Vorschaufenster müssen Sie die Größe durch Bewegen des gelben Griffs anpassen. Wiederholen Sie diesen Schritt in der 2D-Ansicht.

4. 3D-Modell anzeigen

Im Vorschaufenster. Das ausgewählte Modell wird im Vorschaufenster angezeigt. Ist die Option nicht aktiviert, wird das Modell verborgen. So können Sie das Stativ in den Hintergrund versetzen.

5. Berechnen

• Klicken Sie auf Start, um das Kameratiming zwischen dem 3D-Modell und dem Hintergrundbild zu berechnen.

• Durch Stop wird die berechnete Position eingefroren.

ANMERKUNG: Beim Öffnen des Dialogfelds wird das Modell im Vorschaufenster ausgeblendet. Das Hintergrundbild bleibt erhalten, und die Achsen werden in Rot, Grün und Blau markiert.

Die Einfügung erfolgt in zwei Schritten: Platzierung eines Stativs in der 2D-Ansicht und im Vorschaufenster.

Einstellung der Achsenmarkierungen in der 2D-Ansicht

Einstellung der Markierung im Vorschaufenster

Durchführen der Einfügeberechnung
