12 - L’inspecteur des Héliodons

Gère les calculs d’ensoleillement selon la position du soleil, déterminée par le lieu, l’heure et le type d’ensoleillement. A un point de vue peut-être associé un ou plusieurs héliodons.

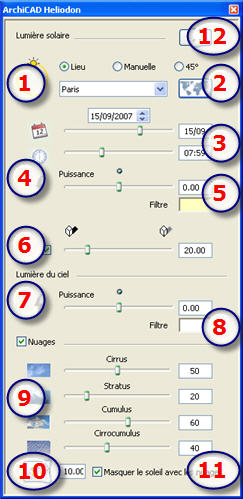

Liste des héliodons : gestion des héliodons de la liste affichée.

Lumière solaire :

1. Projection des rayons solaires : Lieu, Manuelle ou 45°.

• Lieu : choix d'une ville dans le menu local.

2. Editeur de villes : pour éditer la liste de villes
3. Régler la date et l'heure :

• Soit en cliquant sur les flèches, soit en éditant numériquement la date jj/mm/aaaa et l'heure hh:ss, soit en déplaçant les curseurs associés.

4. Puissance d'ensoleillement :

• Déplacer le curseur ou taper une valeur en % dans le champ. Un clic sur la diode rouge ramène la puissance à sa valeur initiale.

5. Filtre couleur :

• Cliquer sur la case de couleur pour modifier la couleur de la lumière venant du soleil. Tous les éléments de la scène recevant la lumière projetée seront teintés par cette couleur.

NB : ne teinte pas le ciel.

6. Ombres :

• L’héliodon porte ombres, le curseur fait varier les ombres de dures à douces.

Lumière céleste :

7. Puissance de la lumière céleste :

• Déplacer le curseur ou taper une valeur en % dans le champ. Un clic sur la diode rouge ramène la puissance à sa valeur initiale.

8. Filtre couleur :

• Cliquer sur la case de couleur pour modifier la couleur de la lumière venant du ciel.

NB :teinte le ciel et les éléments de la scène.

Nuages :

9. 4 types de nuages Cirrus, Stratus, Cumulus, Cirrocumulus.

• Déplacer le curseur ou taper une valeur dans le champ numérique fait varier la taille des nuages.

Exemple : édition d'un ciel 3D.

10. Distribution des nuages :

• Clic sur pour faire varier la distribution des nuages ou taper une valeur dans le champ numérique.

11. Masquer le soleil avec les nuages :

• Cocher la case, le soleil restera derrière les nuages, les rayons solaires ne seront pas projetés.

12. Un clic ouvre le dialogue des paramètres avancés : pollution, halos, brouillard.

NB :dans la vue courante, les nuages sont visibles si l'option Ciel 3D a été défini dans l'inspecteur des points de vue.

Editeur de villes

Liste des héliodons

Paramètres avancés des héliodons

NB : l'édition des informations relatives à la scène, telles que l'édition du sol infini, le déplacement de l'origine, le redimensionnement du modèle, l'édition des coordonnées sont accessibles par le menu Fenêtre.
