Modifications des Héliodons

Positionnement du soleil

Affichage mode filaire

Etat ou action

Commentaires

Positionner le soleil en fonction du lieu géographique, de la date et de lieu.

Orientation.

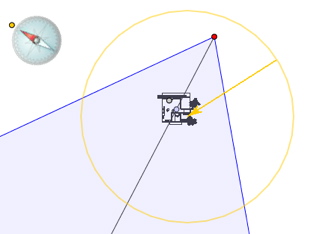

Nord géographique (position de la boussole).

• Régler l’orientation du Nord.

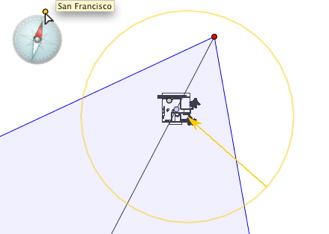

• Pivoter le point jaune jouxtant la boussole, la flèche jaune se déplace en conséquence autour du cercle.

La direction des rayons du soleil (ligne jaune fléchée), se positionne en fonction de la localité, du Nord géographique, de la date et de l’heure.

NB : réglage de ces éléments sauf Nord géographique dans l’inspecteur Héliodons.

Dans la fenêtre de Prévisualisation les ombres se recalculent en conséquence.

Positionner manuellement le soleil.

• Déplacer le soleil autour du cercle jaune.

Exemple : Edition manuelle d'héliodon.

Dans la fenêtre de Prévisualisation les ombres se recalculent en conséquence.

Contraindre le soleil à toujours porter des ombres orientées à 45° en fonction de la position du point de vue.

• Déplacer graphiquement le point de vue réoriente les ombres projetées à 45°.

Dans la fenêtre de Prévisualisation les ombres se recalculent en conséquence.
