12. El Inspector de solariscopios

Administra los cálculos de la luz del sol de acuerdo con la posición del sol determinada por el lugar, la hora y el tipo de luz del sol. Un solariscopio puede estar asociado a uno o más puntos de vista.

Lista de solariscopios: para administrar solariscopios en la lista mostrada.

Ejemplo: editar un cielo 3D.

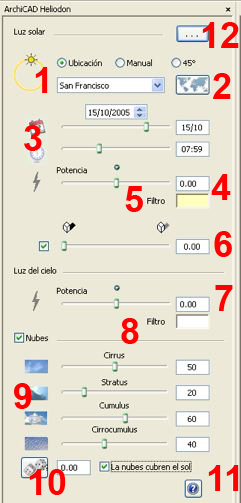

Luz solar:

1. Proyección de los rayos del sol: Ubicación, Manual o 45°.

• Ubicación: Seleccione una ciudad en el menú local.

2. Editor de ciudades: edita la lista de ciudades.
3. Definir fecha y hora:

• ya sea haciendo clic en las flechas, o editando la fecha en formato dd/mm/aaaa y la hora en formato hh:mm, o moviendo los controles deslizantes asociados.

4. Potencia de luz solar:

• Mueva el control deslizante o escriba un valor de porcentaje en el campo. Al hacer clic en el diodo rojo, se reajusta la potencia a su valor inicial.

5. Filtro de color:

• Haga clic en el cuadro de color para modificar el color de la luz procedente del cielo. Todos los elementos de la escena que reciban la luz proyectada se colorearán con este color.

NB: no colorea el cielo.

6. Sombras:

• El solariscopio puede proyectar sombras. El control deslizante le permite modificar las sombras de oscuras a suaves.

Luz procedente del cielo:

7. Potencia de la luz procedente del cielo:

• Mueva el control deslizante o escriba un valor de porcentaje en el campo. Al hacer clic en el diodo rojo, se reajusta la potencia a su valor inicial.

8. Filtro de color:

• Haga clic en el cuadro de color para modificar el color de la luz procedente del cielo.

NB :colorea el cielo y los elementos en la escena.

Nubes:

9. 4 tipos de nube Cirrus, Stratus, Cumulus, Cirrocumulus.

• Mueva el control deslizante o indique un valor en el campo numérico para cambiar el tamaño de las nubes.

Ejemplo: editar un cielo 3D.

10. Distribución de nubes:

• Haga clic en para modificar la distribución de las nubes o indique un valor en el campo numérico.

11. Las nubes cubren el sol:

• Si marca la opción, el sol quedará detrás de las nubes. No se proyectarán los rayos del sol.

12. Haga clic para abrir el cuadro de diálogo Parámetros avanzados: polución, halos, niebla.

NB: las nubes están visibles en la vista actual si está definida la opción Cielo 3D en el inspector de puntos de vista.

Editor de ciudades

Lista de solariscopios

Parámetros avanzados de solariscopios

NB: editar la información de escena tal como suelo infinito, movimiento del origen, reajuste del tamaño del modelo, y las coordenadas se pueden acceder a través del Menú Ventana.
