El Inspector de objetos por Capa

Los elementos geométricos siempre están contenidos en capas.

Las capas provienen ya sea del software CAD, o son creadas en Artlantis.

El cuadro de diálogo Inspector cambia en función de la opción que se seleccione de una lista:

Hay tres opciones de selección:

1. Capas
2. Geometría
3. Objetos.

Al seleccionar más de una capa se puede cambiar su estado visible/invisible en función del punto de vista.

Al seleccionar múltiples se los puede desplazar a otra capa.

Al hacer clic en el nombre de un objeto en la lista, su punto de inserción parpadea en la ventana Vista previa.

Cambiar el nombre de una capa

El nombre de una geometría seleccionada en la lista está resaltado, selecciónelo para cambiar de nombre.

NB: en Artlantis, al cambiar el nombre de una capa creada en el software CAD se rompe el vínculo con dicha capa. En este caso, no se reconocerán las modificaciones hechas mediante el comando "Utilizar un archivo de referencia....".

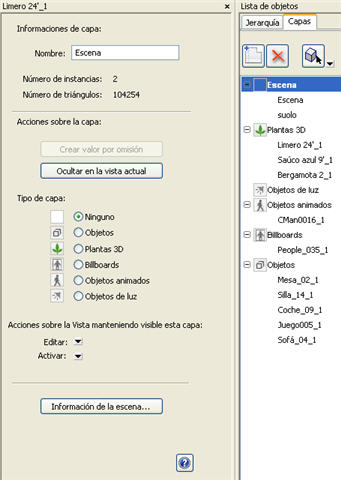

Capas

1. Datos de capa:

   nombre, número de instancias contenidas, número de triángulos que componen la geometría

2. Acciones sobre las capas

• Usar por omisión:
  Cuando hace clic en el botón "Usar por omisión", la capa seleccionada pasa a ser la capa por omisión para los objetos arrastrados colocados en la escena o los objetos creados a partir de la escena allí almacenados.
• Ocultar/Mostrar en la vista actual: muestra lo necesario para el punto de vista activo. Ventaja: mejora la presentación y la generación.

3. Tipo de capa:
   Ninguna, Objetos, Vegetación 3D, Billboards, Objetos animados, Objetos de luz

Cuando arrastra y coloca objetos en la ventana Vista previa, pueden almacenarse automáticamente en las capas. Esto se hace indicando previamente a dichos objetos cuál es su capa de destino.

Al abrir un proyecto, Artlantis siempre asigna una capa por omisión, su nombre aparece en negrita. Esta capa recibe cualquier objeto añadido a la escena hasta que otra capa sea declarada "Capa por omisión".

No obstante, puede asociar automáticamente ciertos tipos de objetos con ciertas capas.

Ninguna: por omisión, el componente arrastrado y colocado en la escena se almacena en la capa cuyo nombre se muestra en negrita, excepto si este tipo de componente ya ha sido asociado con una capa específica Objetos, Vegetación 3D, Billboards, Objetos animados u Objetos con luz.

Para definir una capa específica que va a contener cierto tipo de componente, se debe crear una nueva capa en la lista o seleccionar una capa existente, a continuación en Tipo de capa, seleccione el tipo.

Puede elegirse cualquier capa en la lista. En la lista, el símbolo en cuestión será asignado al icono de la capa.

Ejemplo: crea una nueva capa. Seguidamente en Tipo de capa, hace clic en Objetos. Todos los componentes (objetos) arrastrados y colocados serán almacenados automáticamente en esta capa.

4. Acciones sobre la vista que contiene la capa visible:

Editar: dependiendo de la capa seleccionada, lista solamente los puntos de vista donde es visible esta capa. En el menú emergente, seleccione el nombre de la vista. El Inspector pasa a ser Inspector de puntos de vista y se muestra la vista seleccionada.

Activar: dependiendo de la capa seleccionada, lista solamente los puntos de vista donde es visible esta capa. En el menú emergente, al seleccionar el nombre de la vista ésta se activa sin cambiar de Inspector.

5. Información de la escena: Muestra el cuadro de diálogo de edición para la escena.

Geometría

Haciendo clic con el botón secundario en la geometría contenida en la capa aparece un menú emergente con las siguientes opciones:

• Utilizar/No utilizar como objetivo: define (en función de la activación en el selector de puntos de vista) si un elemento geométrico o un objeto es apto para ser utilizado como objetivo para las cámaras o luces.
• Suprimir: suprime la geometría seleccionada contenida en la capa.

• Desplazar a: desplaza la geometría a otra capa.

NB: los ajustes relacionados con la geometría no son editables (nombre, coordenadas, dimensiones).

Barra de herramientas Objeto por Capa

Crear una capa

1. Crear una capa en la lista de capas. Se añade una nueva capa, haga clic en el nombre de la capa para cambiarle el nombre.
2. Para suprimir una capa seleccionada, haga clic en

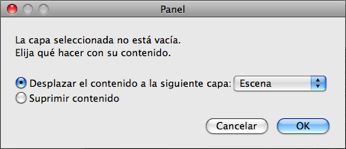

   Cuando la capa contiene geometría, un cuadro de diálogo de advertencia propone transferir los elementos en esta capa a otra a través de un menú emergente o suprimir todos los elementos que contiene.

NB: al cambiar el nombre o suprimir capas que han sido creadas por el software CAD se rompe el vínculo con éste cuando se utiliza el comando "Utilizar un archivo de referencia...".

Crear un objeto

Menú emergente capa seleccionada

Al estar seleccionada la geometría en la lista, haciendo clic con el botón secundario en el nombre de la capa aparece un menú emergente que le permite:

• Por omisión: definirla como capa por omisión
• Ocultar en la vista actual: hace invisible la capa para la vista activa.
• Editar la vista que contiene la capa: la vista del inspector pasa a ser el Inspector de puntos de vista.
• Activar la vista donde es visible esta capa: la vista pasa a ser activa sin cambiar de inspector.
• Capa por omisión para: define el tipo por omisión para esta capa: Objetos, Vegetación 3D, Billboards, Objetos animados, Objetos de luz.
• Suprimir: suprime la capa seleccionada, después muestra el siguiente cuadro de diálogo para desplazar su contenido.



• Suprimir todas las capas vacías: suprime todas las capas que no contienen geometría.



NB: con estos comandos hay disponible una selección múltiple.

Objeto

• Tipos de objetos: Estándar, Luz, Vegetación, Personaje animado , Billboard.

Los objetos están disponibles en el Catálogo de medios.
