Outil Laser

Dans l'inspecteur Perspectives, Laser... vous permet de déterminer un plan virtuel matérialisé par une ligne rouge traversant toute la scène.

Il aide à aligner ou positionner les médias par rapport à un plan virtuel qui traverse tout le modèle 3D. Tout élément de géométrie touché par ce plan se matérialise par une ligne rouge. Le laser est point de vue dépendant.

Dans la barre d'outils d'affichage, un bouton commutateur vous permet d'activer ou de désactiver le laser. Les médias peuvent être magnétisés lorsque lorsque les inspecteurs des Shaders, Objets et Lumières sont actifs sans devoir repasser par l'inspecteur du points de vue courant.

Exemple

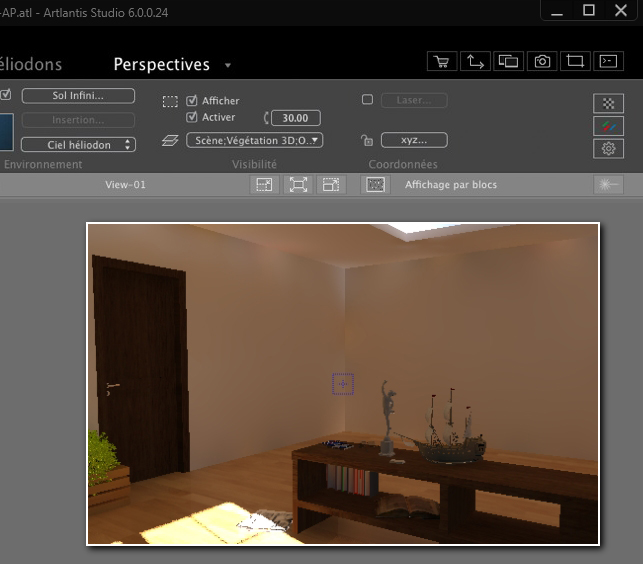

Le modèle 3D s'affiche

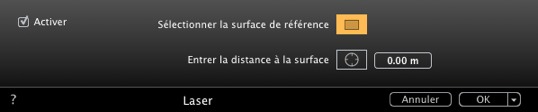

Cliquez sur la case à cocher, puis sur le bouton Laser.... Le dialogue s'affiche.

Cochez Activer pour accéder aux outils et ou pour visualiser la ligne laser.

Sélectionnez la surface de référence.

Sélectionnez l'outil surface de référence puis dans la Prévisualisation, cliquez sur la géométrie pour définir la surface de référence du plan laser. La surface peut être horizontale, verticale ou inclinée.

En Vue 2D, en cliquant et glissant la ligne rouge définit une nouvelle hauteur du plan laser. La ligne laser est point de vue dépendant.

NB : par défaut, la ligne rouge du laser s'affiche au niveau du zéro absolu du modèle.

Entrez la distance à la surface : pour décaler la position du plan par rapport la surface de référence, sélectionnez l'outil cible , puis cliquez sur la géométrie ou bien entrez une valeur dans le champ numérique.

Comment définir un plan avec le laser ?

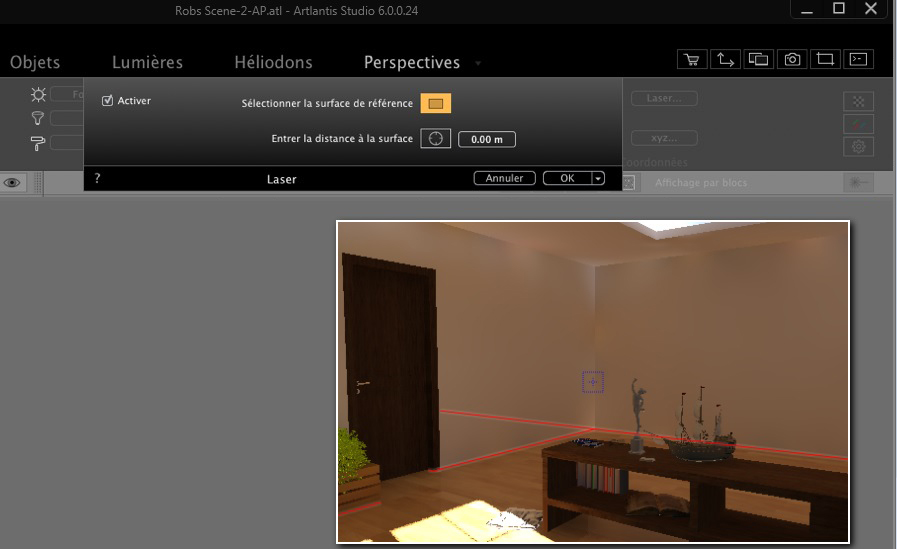

Ici, le sol est au niveau zéro absolu.

Activez l'outil Sélectionner la surface de surface , puis cliquez sur la table pour définir la nouvelle position du plan de référence.

Pour décaler le nouveau plan à partir du dessus de la table, activer l'outil .

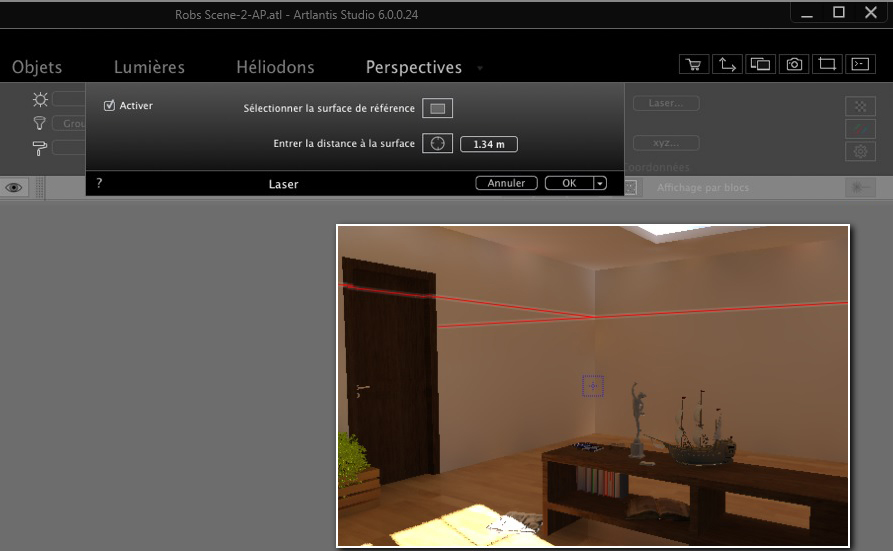

Puis cliquez sur un mur: la ligne rouge du laser s'élève.

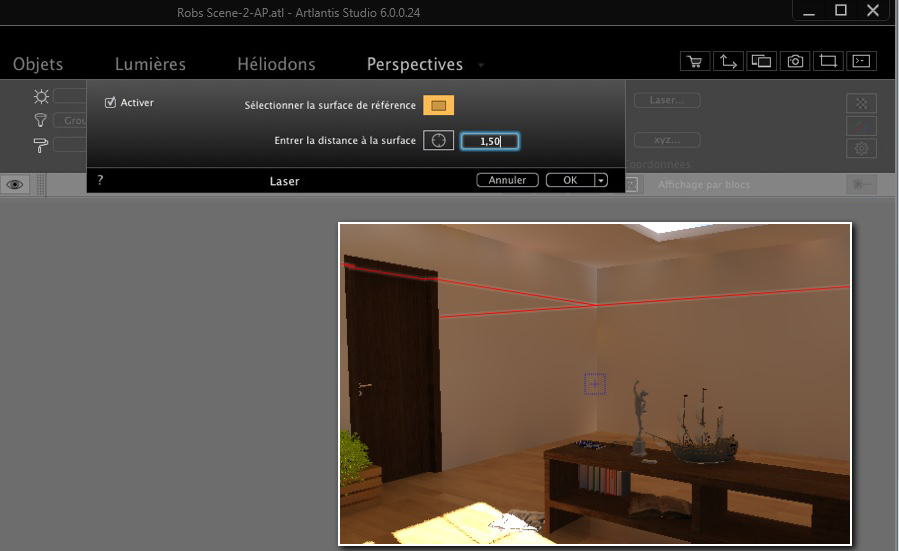

Une valeur numérique peut être saisie pour définir une distance précise entre le plan de référence (le dessus de la table) et le plan laser.

NB : un seul plan laser est autorisé par point de vue.

Comment aligner un média avec l'outil laser ?

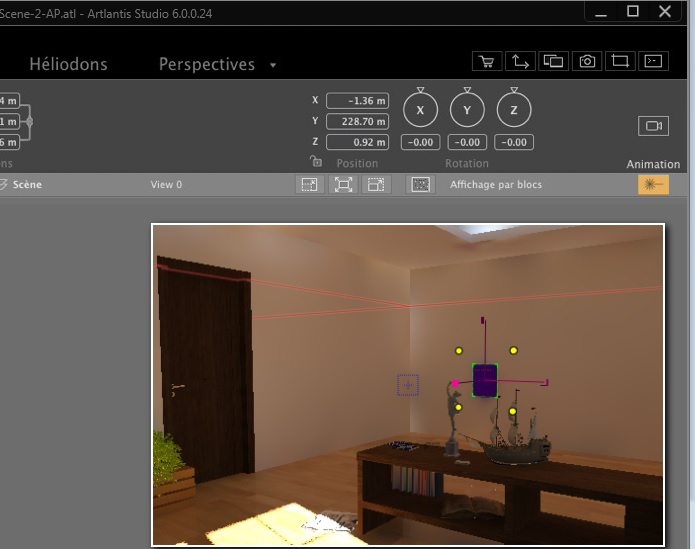

Glissez déposez une lampe sur le mur. Vous souhaitez aligner sa partie supérieure avec la ligne laser.

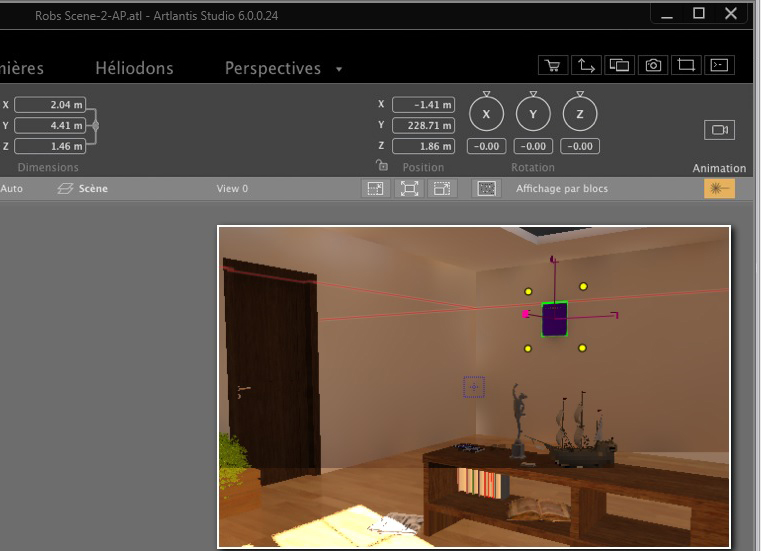

Sélectionnez la lampe, puis Maj + clic sur sa ligne verte supérieure, déplacez la vers la ligne laser. Lorsque la ligne verte se magnétise sur le laser, c'est aligné.

NB : tout type de Média peut s'aligner avec l'outil laser.
