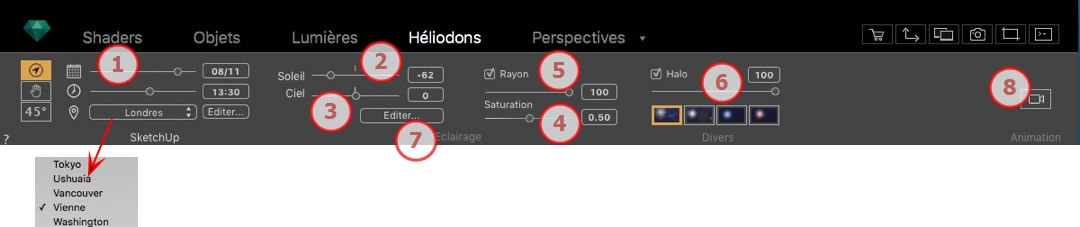

Inspecteur des héliodons Inspecteur

Gère les calculs pour le soleil en fonction de la position du soleil, déterminé par le lieu, l'heure et le type de soleil. Un héliodon peut-être associé à un ou plusieurs points de vue.

Double cliquez sur le nom pour l'éditer.

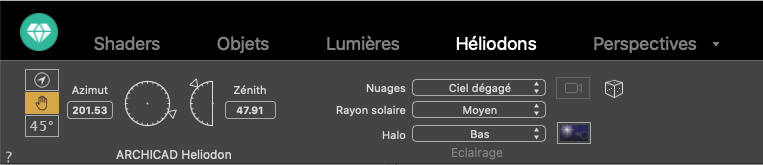

OU en interface simplifiée

Les rayons de projections du soleil

Trois options : Emplacement , Manuel ou 45° .

Option A - selon un emplacement

Choisissez un emplacement dans la liste de villes.
Si la ville est indisponible, cliquez sur le bouton Modifier...

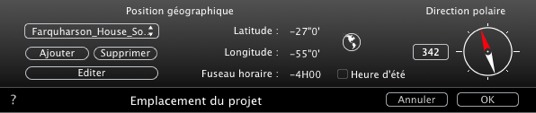

Position géographique

Ajouter

Cliquez sur le bouton Ajouter pour créer une "Nouvelle ville".
Pour ajouter une nouvelle ville, entrez la latitude et la longitude et le fuseau horaire, cochez la case Heure d'été pour tenir compte de la période estivale.

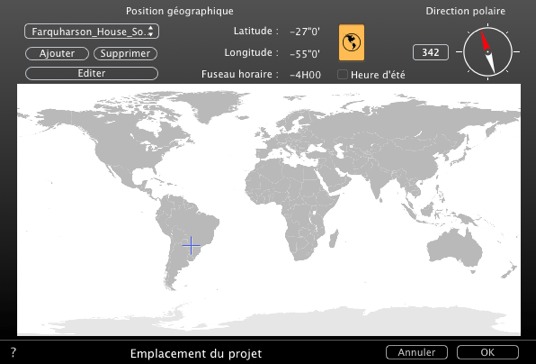

L'emplacement peut également être défini graphiquement en cliquant sur pour ouvrir le planisphère. La croix bleue définit l'emplacement actuel, le nouvel emplacement sera défini en cliquant sur le planisphère.

Edition

Ou sur Modifier pour modifier la ville actuelle.
Pour renommer. Réglez les paramètres de longitude et de latitude.

Supprimer

Cliquez sur le bouton Supprimer pour supprimer la ville sélectionnée.

Direction polaire

Vous pouvez soit sélectionner la flèche rouge de la boussole puis déplacer le curseur autour du cercle pour définir une nouvelle position. Ou bien taper la valeur en degrés dans le champ numérique.

Lorsque la boussole est modifiable, elle est également visible dans la fenêtre de prévisualisation.

Régler la date et l'heure

Modification de la date jj/mm/ et l'heure hh, soit en déplaçant les curseurs associés.

Option B - selon une position manuelle

Utilisez les curseurs circulaires pour définir les positions en degré de l'azimut et l'altitude, ou saisissez une valeur en degrés dans les champs numériques.

Option C - selon une projection à 45°

Réglez la position du soleil à 45° au-dessus et à gauche de la caméra.

Eclairage

Puissance d'ensoleillement

Déplacez le curseur ou tapez une valeur en % dans le champ.

Puissance du ciel

Déplacez le curseur ou tapez une valeur en % dans le champ.

Saturation du ciel

Déplacez le curseur ou tapez une valeur en % dans le champ.

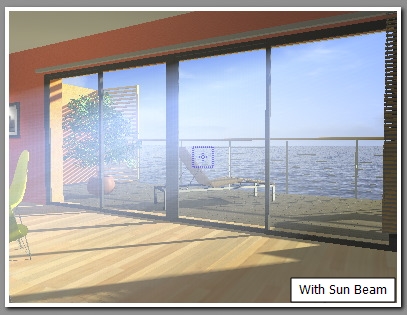

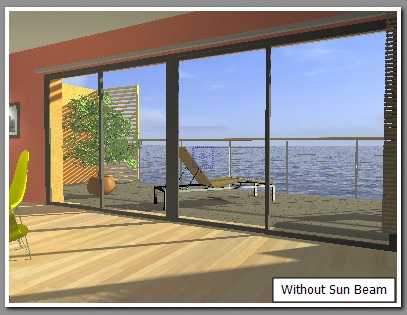

Rayon solaire

Donne une lumière volumétrique pour les rayons. Le curseur vous permet de définir le volume des rayons.

Déplacez le curseur ou saisissez une valeur dans le champ numérique pour faire varier la puissance des rayons.
Décochez la case pour désactiver les rayons.

NB : le soleil doit être placé dans le champ de la caméra pour que les rayons prennent effet.

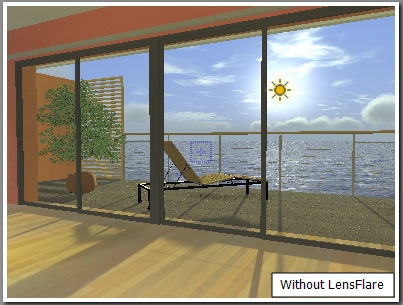

Halo

Choix de l’effet : cliquez sur l'une des 4 vignettes.
Cochez la case pour activer / désactiver l'effet.
Déplacez le curseur ou tapez une valeur entre 0 et 100%.

NB : le soleil doit être placé dans le champ de la caméra pour que le halo puisse prendre effet.

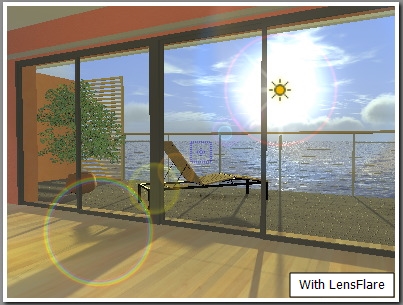

Exemple de halos

Type de ciel

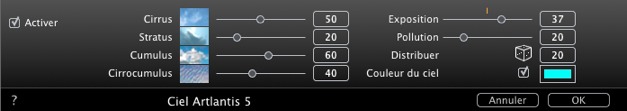

Editer Ciel :

L'éclairage du ciel est physiquement correct. Cliquer sur le bouton Editer.

4 types de nuages Cirrus, Stratus, Cumulus, Cirrocumulus.

Déplacez le curseur ou tapez une valeur dans le champ numérique pour faire varier la taille des nuages.

Facteur de pollution

Déplacez le curseur ou tapez une valeur en % dans le champ.

Distribution des nuages

Pour la distribution, cliquez sur pour faire varier la répartition des nuages ou entrez une valeur dans le champ numérique.

Masquer le soleil avec les nuages

Si la case est cochée, le soleil restera derrière les nuages, Cliquez sur la case colorée pour choisir une couleur. Les rayons solaires ne seront pas projetés.

NB :* pourquoi ne pas pouvoir utiliser les nuages avec le ciel physique? Les nuages d'Artlantis 5 ne sont pas actuellement supportés par l'algorithme du Ciel physique.

Animation

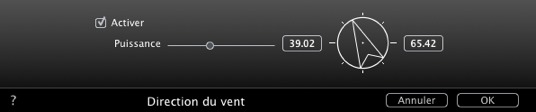

Vent

Utilisé pour animer le mouvement du vent avec sa direction.

Cochez la case pour activer / désactiver l'effet.
Valeurs de la vitesse de déplacement de 0 à 100.

L'orientation se règle avec le curseur circulaire, l'orientation est relative par rapport au Nord du projet (voir vue 2D).
