Édition de la boîte de coupes

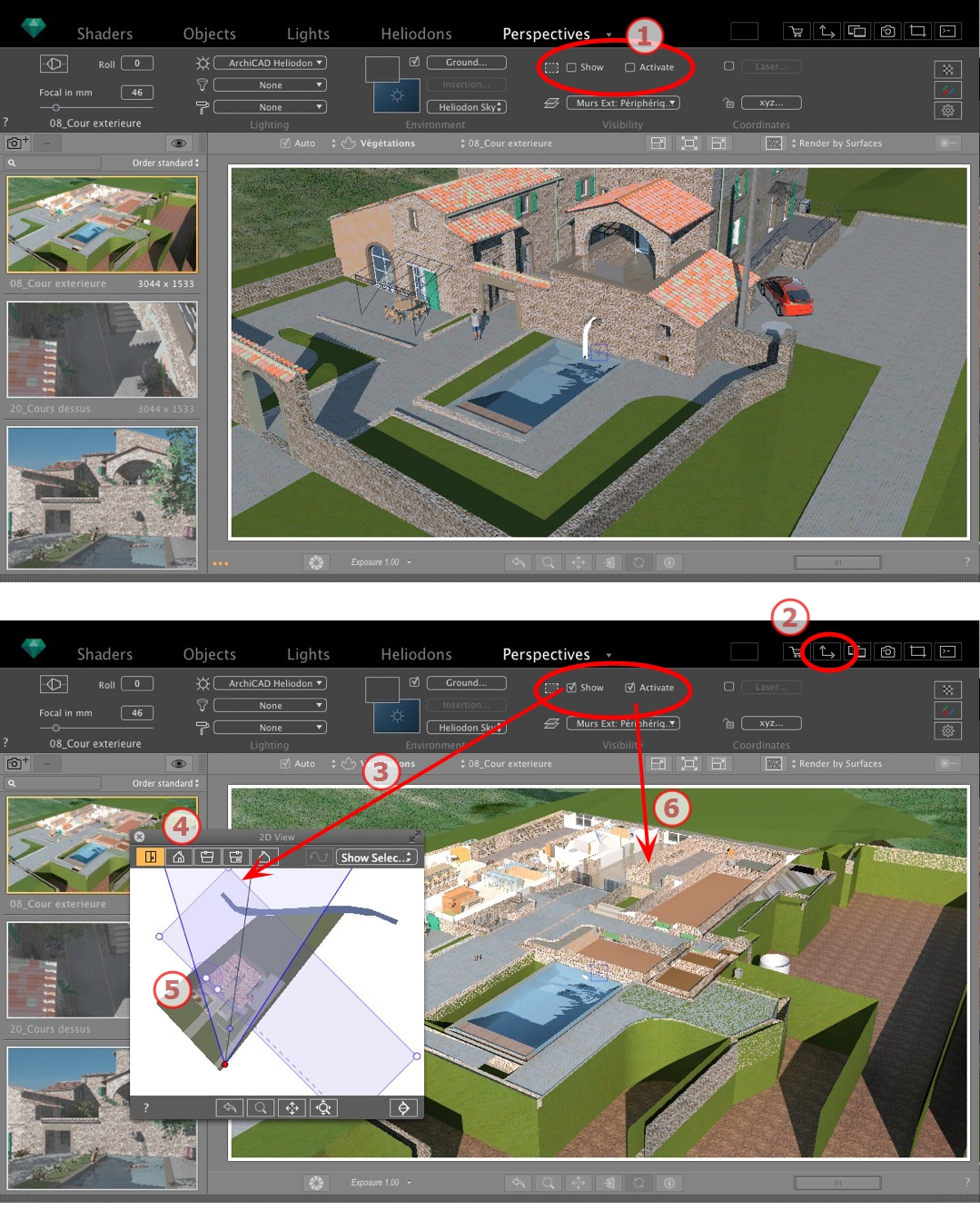

1. Commandes de la boîte de coupes

C'est une boîte bleue munie de poignées d'angles éditables.

Disponible en tout point de vue des inspecteurs de point de vue perspectives, vues parallèles, panoramas, VR objets et animations.

Commandes

Cochée, la case Afficher concerne uniquement la vue 2D, la boîte bleue est affichée ou cachée dans la vue 2D.

Cochée, la case Activer concerne uniquement la fenêtre de prévisualisation, le modèle est affiché avec ou sans plan de coupes.

2. Affichage de la vue 2D

Affichage de la vue 2D.

3. Affichage de la boîte de coupes

Cochez Afficher dans l'inspecteur, la boîte de coupes est affichée en vue 2D.

4. Réglage de la boîte de coupes en vues 2D

Changez de vue (dessus, face, droite, gauche arrière) pour définir dans l'espace plusieurs plans de coupes (6 plans de coupes maximum).

Modifiez les poignées bleues ou les côtés pour définir les plans de coupes.

Les éléments hors de la boîte bleue sont ignorés dans la scène.

5. Rotation de la boîte de coupes

Pivote la boîte en plan. La boîte se manipule également dans la vue de dessus.

6. Activation de la boîte de coupes

Cochez Activer dans la fenêtre de prévisualisation, le modèle est affiché coupé, les ombres projetées sont adaptées.

NB : les étapes précédentes peuvent être réalisées de différentes façons.
