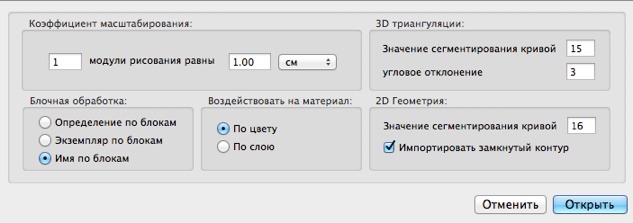

Открытие файлов DWG/DXF

Коэффициент масштабирования

Уменьшает или увеличивает размер объекта. Масштабный коэффициент является гомотетичным.

Блочная обработка

Интерпретирует материал блока на основании следующих факторов:

• его состава.

• его реализации.

• Название.

• Отдельный блок имеет отдельный материал.

• Каждый компонент заданного блока имеет отдельный материал.

• Отдельный материал присваивается каждому названию блока.

Воздействовать на материал

Задание в зависимости от цветов или слоев блока.

Трехмерная триангуляция

• Значение углового отклонения: угол между двумя сторонами, который определяет расстояние, на которое поверхность отклоняется от параллельности. Введите значение.

• Значение сегментирования кривой: Количество остановок, необходимых для задания кривой или кругового элемента.

Двухмерная геометрия

• Значение сегментирования кривой: Количество остановок, необходимых для задания кривой или кругового элемента.

• Импортировать замкнутый контур: Замкнутые кромки трактуются так же, как и поверхности.

NB: Artlantis распознает элементы ACIS 3DSolid в файлах AutoCad dwg и dxf.
