Objekt-Inspector - 3D-Objekt

Wählen Sie ein Objekt aus einer der folgenden Quellen aus:

• Liste der Objekte

• Vorschaufenster

• 2D-Ansichtsfenster

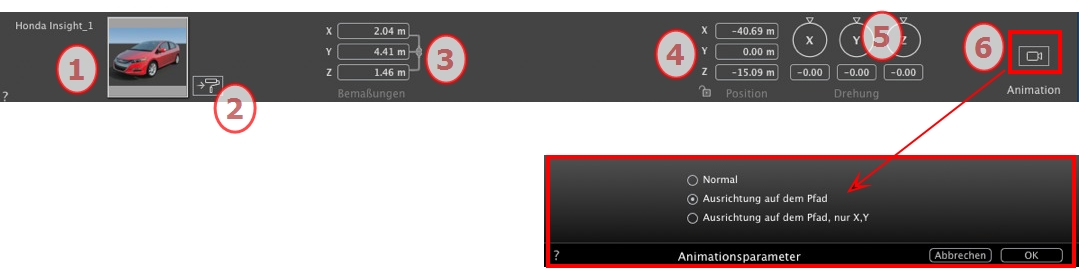

In der Inspector-Palette werden folgende Informationen angezeigt.

1. Miniaturvorschau
• Die Vorschau des aktuellen Objekts wird angezeigt. Zum Bearbeiten doppelklicken Sie auf einen Namen.
2. Shader bearbeiten…
• Wählen Sie das zu bearbeitende Material aus der Dropdownliste aus. Der Objekt-Inspector wechselt in den Shadermodus.
3. Abmessungen

• Die Einstellungen für Länge, Breite und Höhe können geändert werden.

• Kettensymbol anklicken, um Proportionen beizubehalten.

4. Koordinaten

Position

• Gibt die X-Y-Z-Koordinaten für den Verankerungspunkt des Objekts an.Wenn Sie neue Werte eingeben, wird die Position neu definiert.
• Klicken Sie auf das Vorhängeschloss, um die Koordinaten freizugeben.

Hinweis: In einer .atlo-Datei können Sie den Standard-Verankerungspunkt in der 2D-Ansicht ändern.

5. Drehung

• Der Drehcursor kann für x, y und z Drehen des Objekts eingesetzt werden. Durch Klicken bei gedrückter Umschalttaste und Ziehen des Cursors wird die Bewegung in Schritten von 15° durchgeführt.

6. Animationsparameter

Objektposition: drei Optionen

Normal

Das Objekt bewegt sich immer parallel zur Startposition (z. B. ein Vektor, der unabhängig vom Objektpfad immer seine Ausrichtung beibehält).

Ausrichtung auf dem Pfad

Das Objekt bewegt sich in X-, Y- oder Z-Richtung abhängig vom Pfad (z. B. ein Flugzeug, das einen Bogen fliegt).

Orientierung auf dem Pfad, nur X- und Y-Richtung

Das Objekt bewegt sich in X-, Y- und Z-Richtung abhängig vom Pfad, bleibt jedoch immer parallel zur Basis X oder Y. (z. B. wie eine Frisbee-Scheibe).

Hinweis: Wenn Sie die Zeitleiste verwenden, kann das Objekt sein Verhalten innerhalb einer Sequenz mehrfach ändern.

Beispiel

Objektanimation

Arbeiten mit dem Zeitleistenfenster

Liste der Parameter für animierbare und nicht animierbare Objekte

ANMERKUNG: Das Erstellen einer Szeneninformation - wie z. B. die Bewegung der Herkunft, die Neudimensionierung des Modells und der Koordinaten - kann über "Szeneninformation" erfolgen.
