Höhenreferenz

Steht in jedem Ansichtspunkt-Inspektor zur Verfügung, Koordinaten-Schaltflächen xyz... anklicken.

Höhenreferenz:Bietet die Möglichkeit, eine Entfernung unter Bezugnahme auf eine angeklickte Geometrie festzulegen. Standardmäßig ist der Wert 0. Position Z bedeutet, dass die Kamera ausgehend von dem absoluten Ursprung in einer gewissen Höhe eingestellt ist.

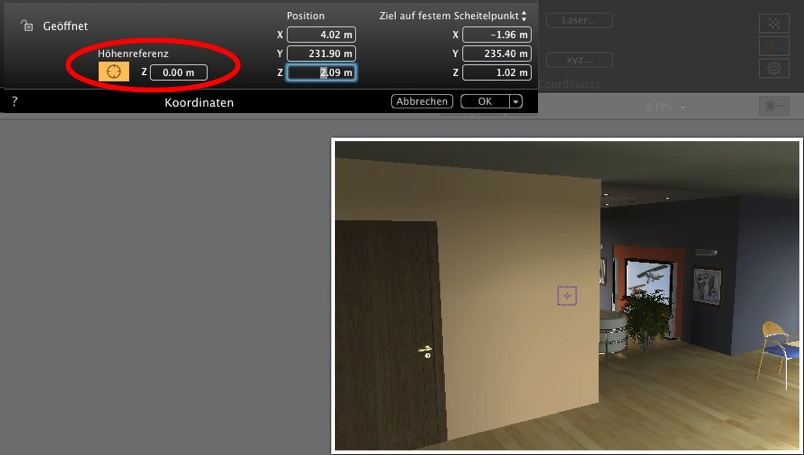

• Ziel-Tool anklicken.

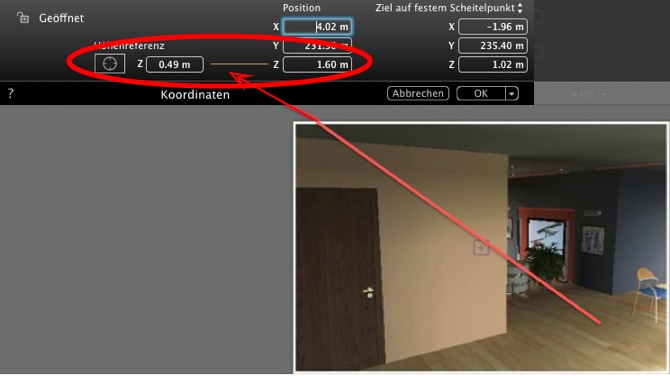

In der Vorschau eine Geometrie anklicken - z. B. den Fußboden im Raum. Das Dialogfenster Höhenbezug Z bezieht sich nun auf 0 und die Raumhöhe in globalen Koordinaten. Die beiden Z-Werte werden durch eine gelbe Linie verbunden.

Die Position der Kamera Z bezieht sich nur auf die Entfernung zwischen dem Fußboden im Raum und der Höhe der Kamera.

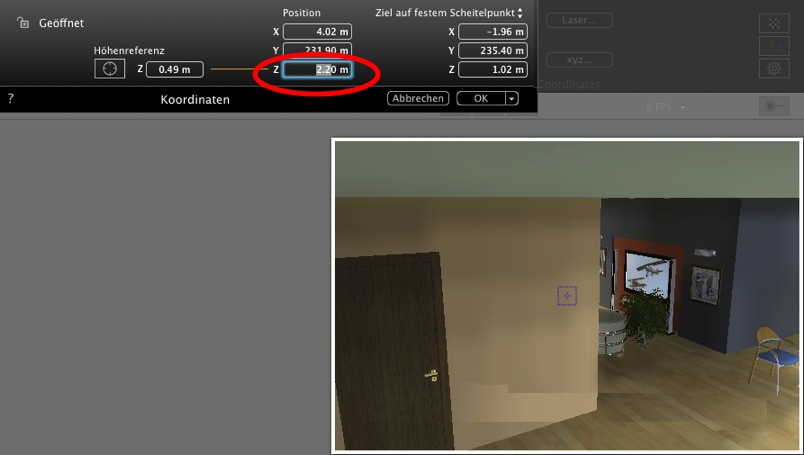

• Einen neuen Wert in das Feld Position Z eingeben. Dadurch wird die Kamerahöhe in der Vorschau im Verhältnis zum Höhenbezug geändert.

• 0 eingeben, um die gelbe Verbindung zu trennen und den Z-Wert unter Bezug auf die Höhe 0 auszugeben.

Beispiel
