Визуализация и воспроизведение панорамы

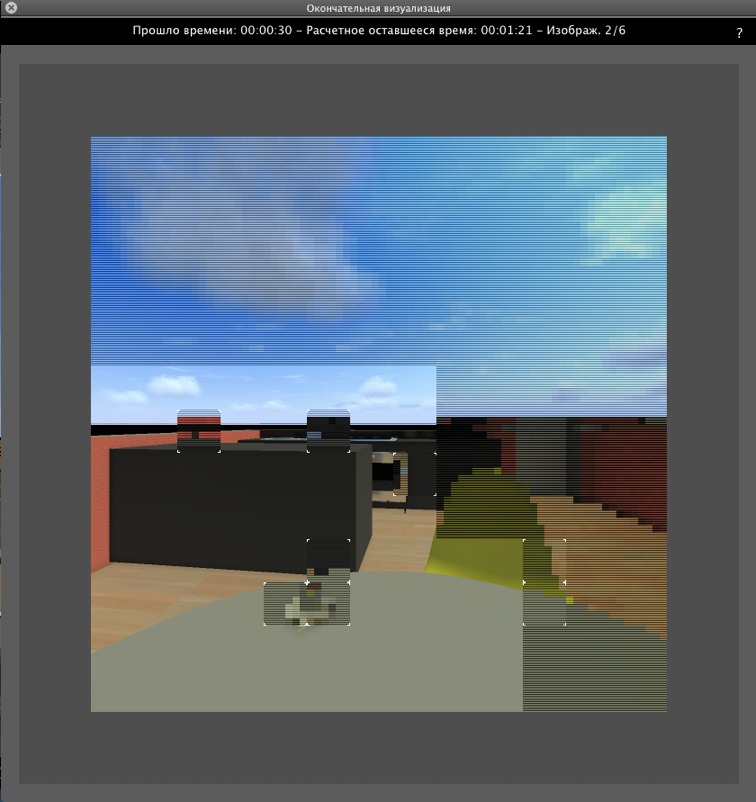

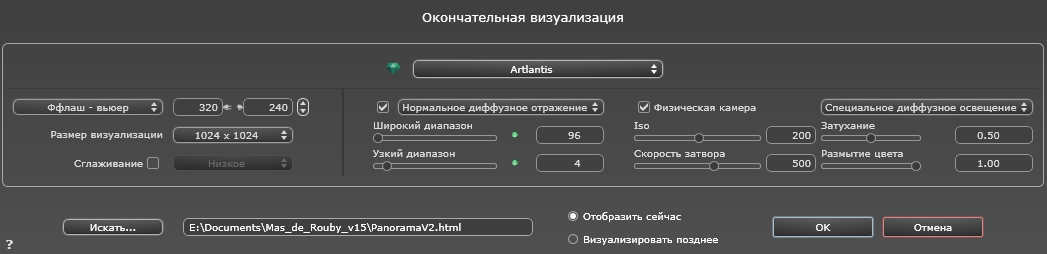

Визуализация панорамы

Каждый визуализируемый узел состоит из шести квадратных изображений, сохраненных в файлах jpeg. Форматом файла панорамы является html, он проигрывается в веб-браузере.

Выбрать папку назначения.

Визуализированная панорама:

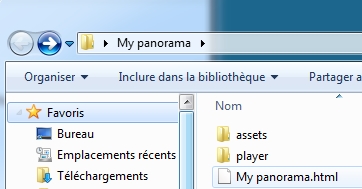

В папке назначения создается папка с именем панорамы. Внутри имеется две папки с именами средства и проигрыватель и один файл html с именем панорамы.

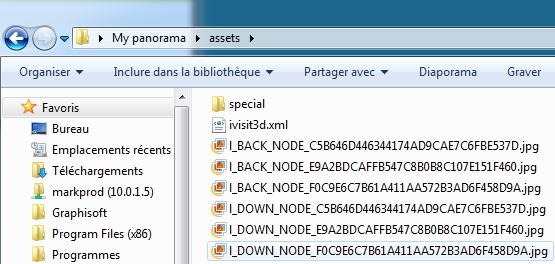

В папке средства находятся все квадратные изображения jpeg для панорамы, файл ivisit3d.xml и папка особое.

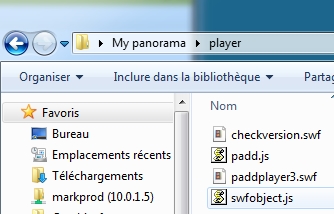

В папке проигрыватель находятся файлы, необходимые для чтения анимации панорамы веб-браузером, в том числе файл Flash swf.

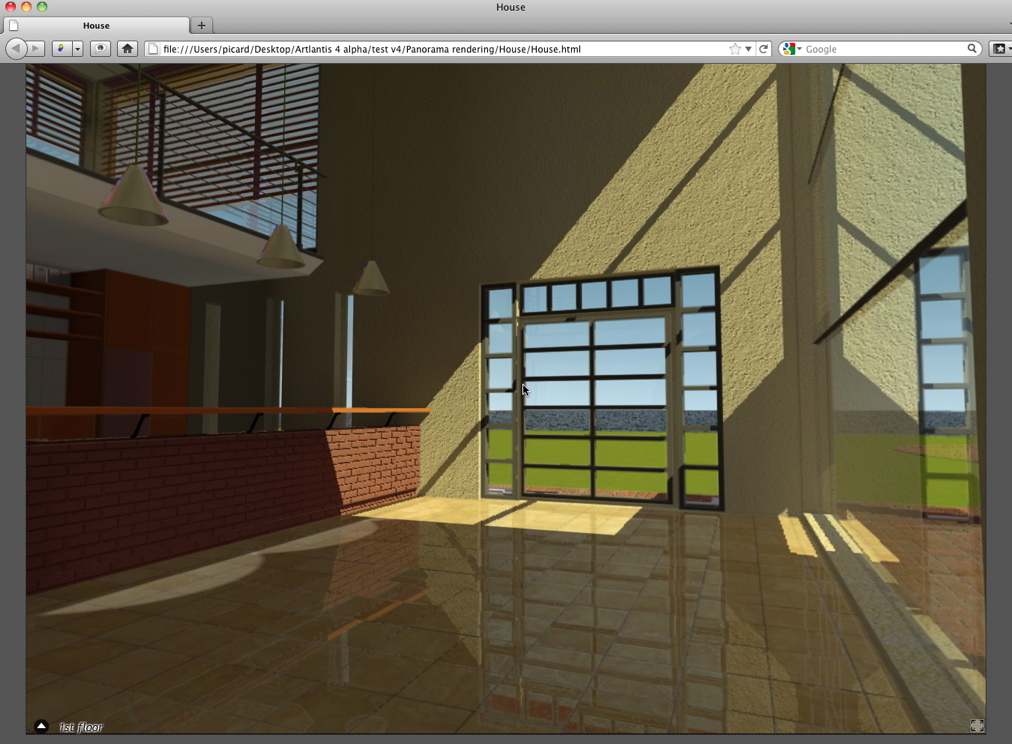

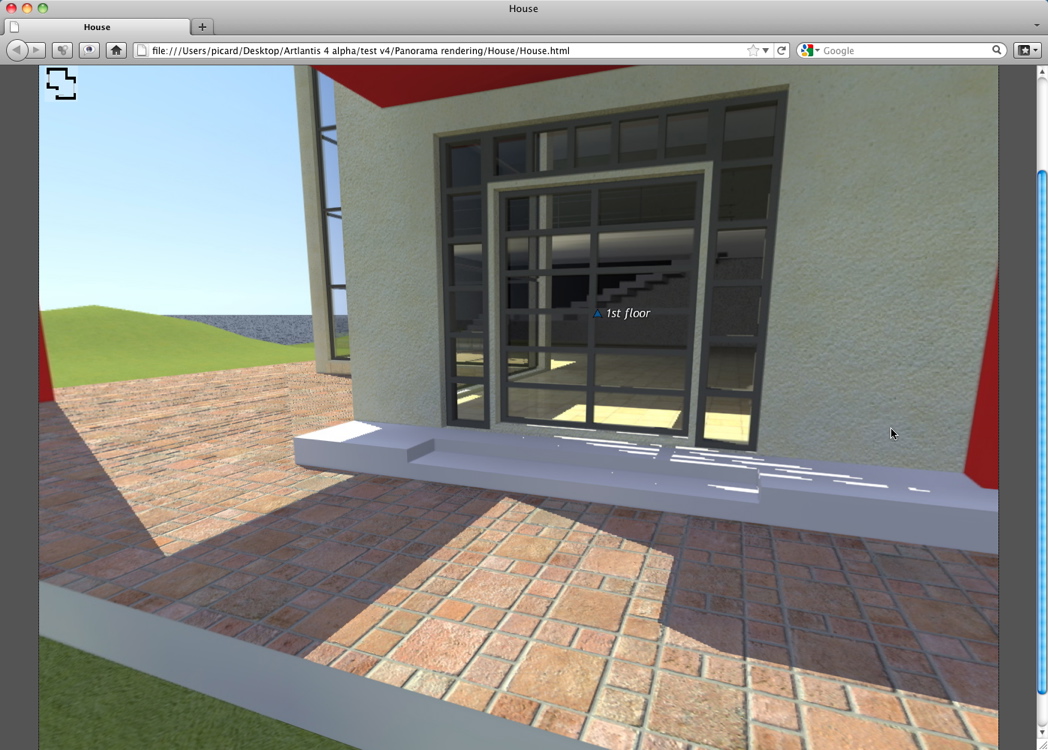

Двойное нажатие на файл html запускает текущий браузер, и панорама отображается в окне навигации.

После щелчка и перетаскивания курсора в окно камера поворачивается на 360° вокруг себя.

Для перехода от одного узла к другому:

Имеется две возможности для переключения с одного узла на другой: Это использование списка миниатюр и использование чувствительных треугольников.

Использование списка предварительного просмотра миниатюр:

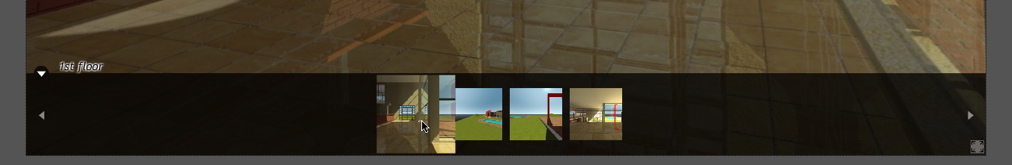

Сдвиньте курсор в нижнюю часть окна html; в картотеке отобразятся миниатюры узлов панорамы.

Щелкните по миниатюре для перехода к другому узлу.

Использование отображаемых в окне чувствительных точек

Чувствительные точки – это синие треугольники, после которых идут их имена. Для перехода к узлу щелкните по треугольнику или по его имени.

Для отображения полноэкранной панорамы щелкните по пиктограмме в нижнем правом углу веб-страницы.

Функция направления многоузловой панорамы

Функция инструмента направления выключена

При щелчке по имени узла камера следует за направлением красных или зеленых стрелок, как это задано в двухмерном ракурсе Artlantis.

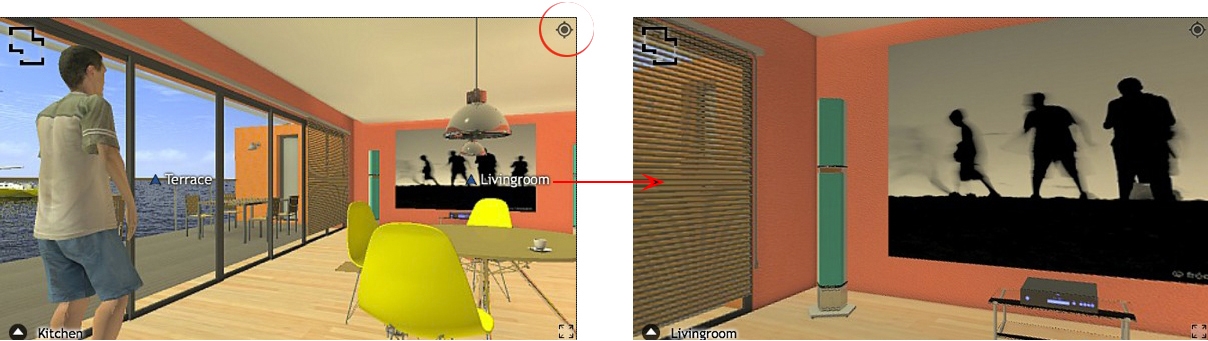

Пример: при щелчке по чувствительной точке гостиной камера поворачивается в том же направлении, что и зеленая стрелка, заданная в двухмерном ракурсе.

Функция инструмента направления включена

При щелчке по имени узла камера сохраняет направление предыдущего узла в соответствии с настройками пользователя в проигрывателе Flash.

Пример: при щелчке по чувствительной точке гостиной камера сохраняет направление последнего узла.

Связать вид сверху

Еще одним способом навигации в трехмерной базе является частичное перекрытие с трехмерным ракурсом на уровне связанной плоскости, а затем переход от одного узла к другому при помощи щелчка по чувствительному треугольнику или по имени. После выполнения этих действий происходит переключение на соответствующий узел, а уровень плоскости скрывается.

Перед визуализацией панорамы необходимо связать одну или несколько уровней плоскостей.

Связывание уровней плоскостей с панорамой можно выполнить автоматически при помощи инспектора панорам.

Работая в двухмерном ракурсе, покажите ракурс в профиль (спереди, справа, слева или сзади). Задайте точку обзора, двигая камеру и цель. См. "Работа с параллельными ракурсами в двухмерной проекции"

Точка обзора будет относиться к более высокой части плоскости, показанной в браузере.

При запуске панорамы в левом углу окна появится новая кнопка.

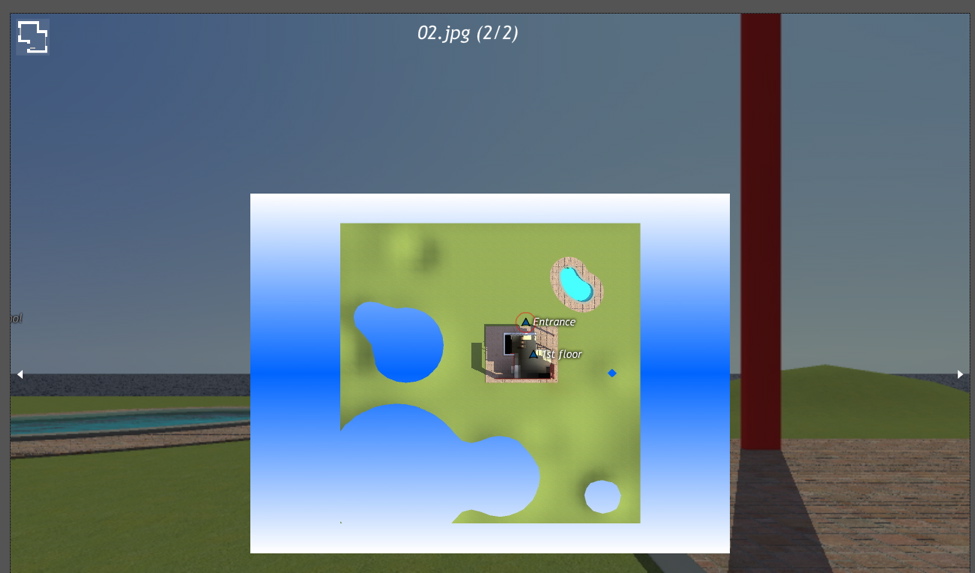

После щелчка по пиктограмме в центре окна отображается уровень плоскости. Еще один щелчок по пиктограмме скрывает текущий уровень плоскости.

При отображении уровня плоскости его имя показывается вверху веб-страницы.

Чувствительные узлы панорамы отображаются на плоскости. Текущий узел заключен в динамический красный круг. Щелчок по узлу скрывает плоскость и показывает в окне браузера связанную точку обзора.

Для перехода от уровня к уровню используйте стрелки, расположенные по краям проигрывателя Flash.

Для чтения панорамы должен быть установлен проигрыватель Adobe Flash.
http://www.adobe.com/support/flashplayer/downloads.html

NB: Узлы панорамы состоят из шести квадратных изображений.

NB: Для чтения вашей панорамы на устройстве с iOS или Android необходимо сгенерировать файл pno при помощи приложения iVisit 3D Builder.
