Manipulations des animations d'objets en vue 2D

Fenêtre vue 2D

L’édition des trajectoires se distingue de l'édition des images clés.

Ceci concerne les trajectoires des caméras, lumières, objets ainsi que leurs menus contextuels respectifs.

Edition des trajectoires

Trajectoire d'objet en vert.

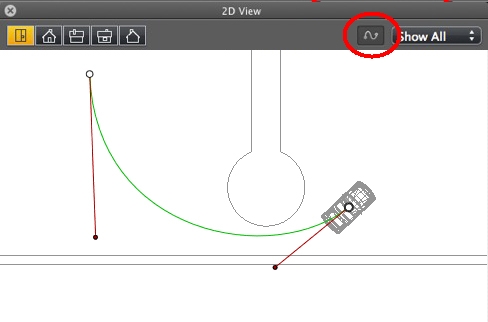

• Le choix du mode se fait à l'aide de l'outil Editer la trajectoire disponible dans la barre de la fenêtre.

• Bouton enfoncé : l'éditeur de trajectoire est actif (conséquence, l'édition d’image clé dans la vue n'est pas possible).

• Bouton relâché : l'éditeur d'images clés est actif (en conséquence, la trajectoire est visible mais ne peut pas être modifiée).





Créer la trajectoire



En mode , déplacez l'objet.

• Les points de départ et d'arrivée munis de tangentes, sont représentés par un point blanc cerclé de gris.

• Les poignées des tangentes sont indiquées par un point rouge cerclé de noir.

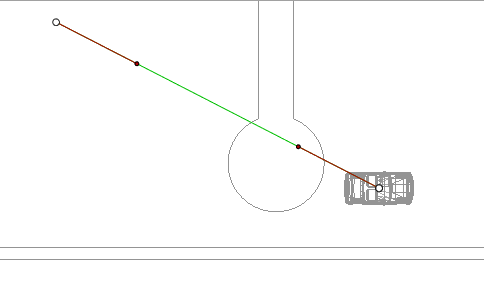

Une trajectoire rectiligne verte est dessinée.

Exemple : création et édition d'une trajectoire d'objet

Déplacer la trajectoire

• Cliquez sur le parcours et déplacez-le.

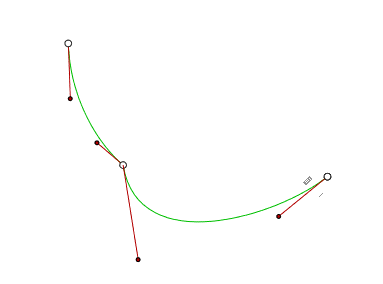

Edition de la trajectoire

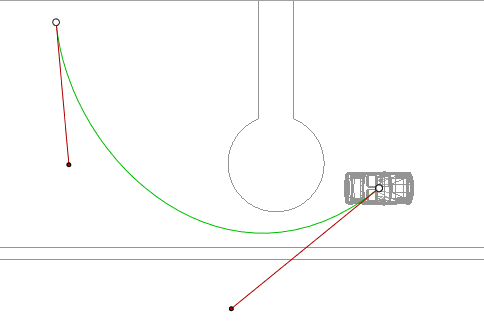

• Editer graphiquement les tangentes par leurs poignées.

Ajouter un point de contrôle

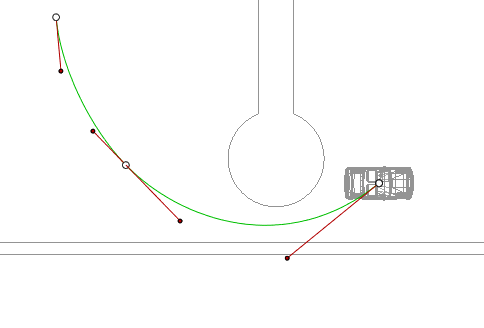

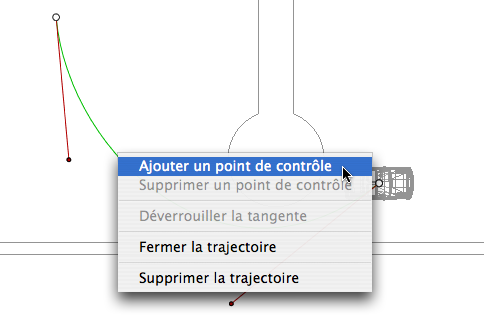

• Faites un clic droit sur ​​la ligne verte du parcours et sélectionnez "Ajouter un point de contrôle", un cercle gris et une tangente avec deux poignées édition s'affichent.



Résultat.

Pour éditer la demie tangente d’un point

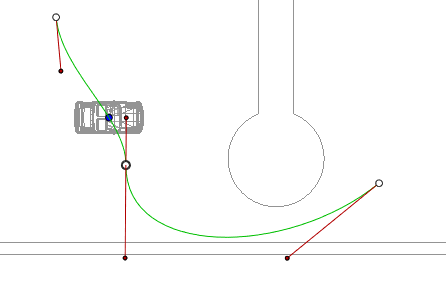

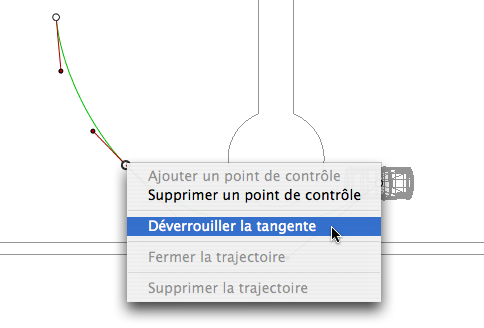

• Faites un clic droit sur ​​le point ou sur une poignée, sélectionnez "Déverrouiller la tangente" pour créer un point d'inflexion sur la trajectoire.

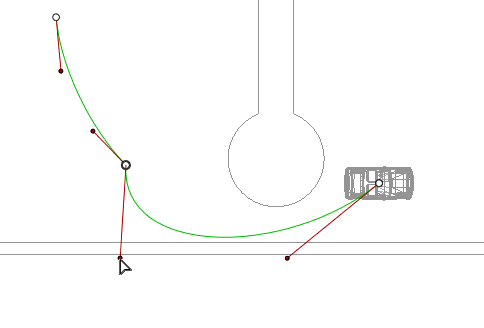

Résultat.

Pour supprimer le point d'inflexion



• Sélectionnez "Supprimer un point de contrôle".



Résultat.

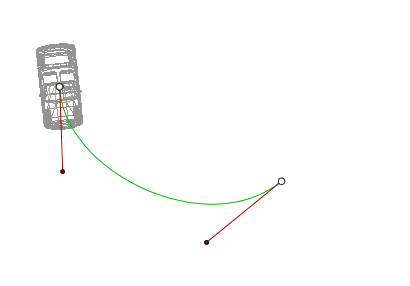

Allonger une trajectoire

Permet d'allonger le parcours sans toucher à l'animation existante.



• Faites alt + clic sur le dernier point de contrôle créé du parcours.

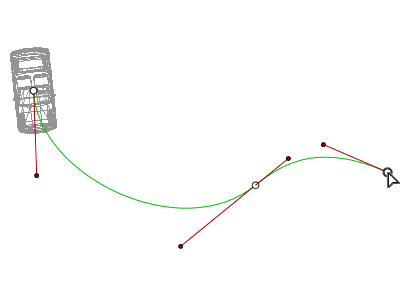

Résultat.

Exemple : allonger la trajectoire

Exemple : boucler la trajectoire

Exemple : créer une pause puis redémarrer

Exemple : avancer et reculer

Exemple : éditer un objet en rotation

NB : la séquence peut-être jouée à tout moment à partir de la Chronologie.

Menu contextuel d'édition de la trajectoire

• Un clic droit sur le parcours vert, affiche un menu contextuel qui permet :



• Ajouter un point de contrôle : ajoute un point éditable sur la trajectoire.

• Supprimer un point de contrôle : supprime le point du parcours (sauf les points extrêmes).

• Fermer la trajectoire : boucle la trajectoire sur elle-même.

• Ouvrir la trajectoire : rouvre la trajectoire.

• Supprimer la trajectoire : supprime la trajectoire.

• Un clic droit sur la poignée d’une tangente, affiche un menu contextuel qui permet :

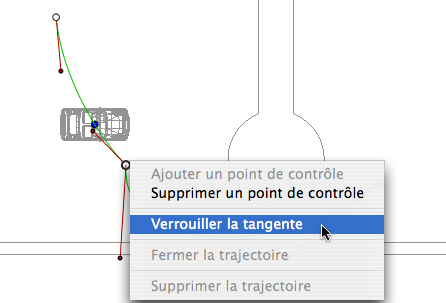

• Verrouiller la tangente : pour supprimer un point d'inflexion.

ou

• Déverrouiller la tangente : pour créer un point d'inflexion.

Une fois la tangente déverrouillée, vous pouvez créer un point d’inflexion pour la manipulation indépendante des demies tangentes.

Edition des images clés

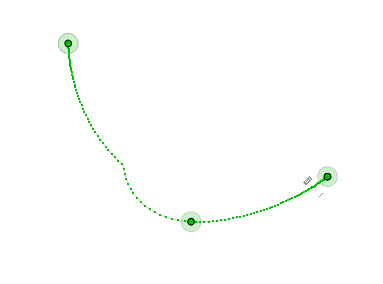

Trajectoire d'objet en vert.

NB 1 : il faut être en mode enregistrement pour pouvoir éditer sur la Chronologie.

Exemple : création et édition d'une image clé en vue 2D

Menu contextuel édition d'image clé

• Un clic droit sur le parcours vert, affiche un menu contextuel qui permet :

• Ajouter une image clé : ajoute une image clé.

• Supprimer une image clé : supprime une image clé.

Ajouter une image clé



En mode , le bouton est relevé (non actif)

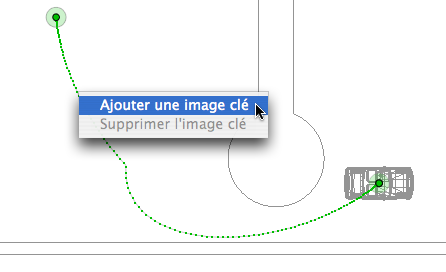

Dans la fenêtre de Chronologie, cliquez sur le bouton enregistrement en vue 2D, faites un clic droit sur la trajectoire, sélectionnez "Ajouter une image clé" dans le menu contextuel.

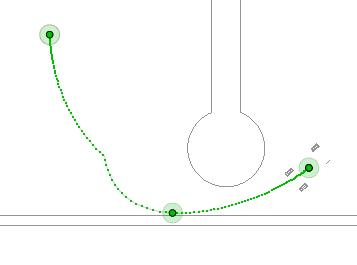

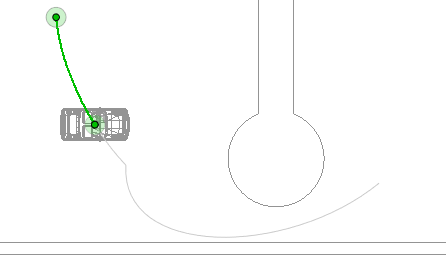

Image clé créée.

L’image clé peut- être déplacée graphiquement sur la trajectoire permettant des accélérations décélérations.

NB : une image clé sélectionnée en vue 2D apparaît avec un taquet rouge sur la Chronologie. Une pause peut être créée dans le mouvement de l'élément en dupliquant une image clé sur la Chronologie.

Menu contextuel des filtres d’édition en vue 2D

• Un clic droit sur l'arrière-plan blanc de la fenêtre 2D, affiche le menu contextuel suivant, qui permet de simplifier l'édition en vue 2D et d'afficher et masquer les trajectoires.



• Tout afficher : affiche toutes les trajectoires des caméras, des lumières et des objets.

• Afficher similaire : en fonction de l'inspecteur actif concerné (animations, lumières ou objets) affiche toutes les trajectoires des caméras, des lumières ou des objets de même type.

• Afficher la sélection : affiche la trajectoire en cours d'édition.
