Herramienta de inserción directa

En el menú Inspector de perspectivas , Inserción permite al usuario colocar una cámara exactamente en frente de un modelo o foto. Coloque una imagen de fondo antes de utilizar este comando.

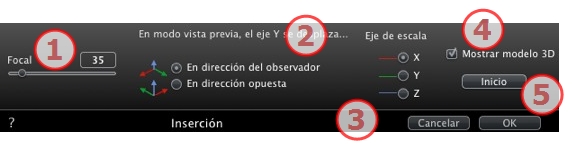

Abrir el comando de inserción

1. Focal

Si conoce el enfoque de la Cámara, introdúzcalo en el campo o ajuste del control deslizante. Los valores van de 10° to 310°.

2. Posición del triedro del observador

Configure la opción de posición del eje Y, según se mueva hacia hacia la cámara o se aleje de ella.

3. Eje de escala

Determine el eje que servirá como referencia para ajustar el tamaño del modelo 3D en relación con la imagen de fondo.

En la ventana Vista previa, deberá ajustar el tamaño moviendo la manija amarilla, a continuación haga lo mismo en la Vista 2D.

4. Mostrar modelo 3D

Se refiere a la ventana Vista previa. Cuando está marcado, el modelo se muestra en la ventana Vista previa. Cuando está desmarcado, el modelo está oculto. Esto le permite configurar el triedro en el fondo.

5. Calcular

• Haga clic en Inicio para calcular la regulación de la Cámara entre el modelo 3D y la imagen de fondo.

• Al hacer clic en Stop se congelará la posición calculada.

NB: Al abrir el cuadro de diálogo, se oculta el modelo de la ventana Vista previa. La imagen de fondo permanece con un marcador para los ejes, que aparecen en rojo, verde y azul.

La inserción se realiza en dos pasos: colocación de un triedro en la vista 2D y en la ventana Vista previa.

Definir los marcadores de eje en la vista 2D

Definir los marcadores en la ventana Vista previa

Ejecutar el cálculo de inserción
