Abierto de navegación

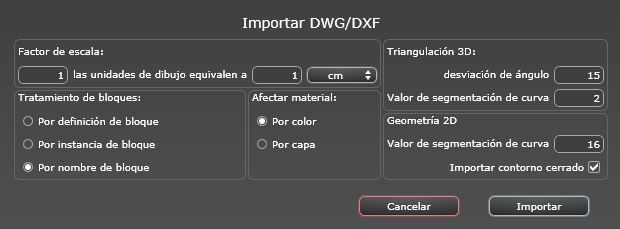

Abrir archivos DWG/DXF

Factor de escala

Reduce o amplía el tamaño del objeto. El factor de escala es un coeficiente homotético.

Tratamiento de bloques

Interpreta el material del bloque basado en lo siguiente:

• Su composición

• Su instanciación

• Su nombre

• Un bloque distinto tiene un material distinto.

• Cada componente de un bloque tiene un material distinto.

• A cada nombre de bloque se atribuye un material distinto.

Asignar material

Se define en función de los colores o las capas de bloques.

Triangulación 3D

• Valor de desviación de ángulo: El ángulo está entre dos caras y define cuál es la distancia en que la cara dista de ser paralela. Introduzca el valor.

• Valor de segmentación de la curva: El número de pasos necesarios para definir una entidad de círculo o curva.

Geometría 2D

• Valor de segmentación de la curva: El número de pasos necesarios para definir una entidad de círculo o curva.

• Importar el contorno cerrado: Considera que los contornos cerrados son iguales que las superficies.

NB: Artlantis reconoce las entidades ACIS 3DSolid en los archivos dwg y dxf de AutoCad. Artlantis importa los nombres de material y cámaras fijas.
