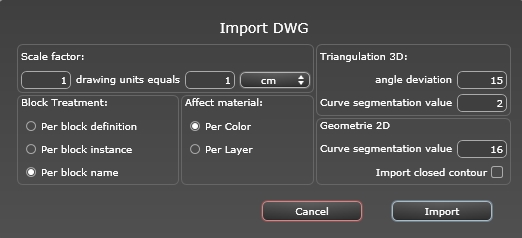

Öffnen von DWG/DXF-Dateien

Skalierfaktor

Reduziert oder erhöht die Objektgröße. Der Skalierfaktor ist ein homothetischer Transformationskoeffizient.

Blockbehandlung

Interpretiert das Material eines Blocks wie folgt:

• Zusammensetzung

• Instanziierung

• Name

• Verschiedene Blöcke weisen unterschiedliche Materialien auf.

• Jede Komponente eines bestimmten Blocks hat ein anderes Material.

• Jedem Blocknamen wird ein anderes Material zugewiesen.

Auswirkung Material

Wird entweder auf der Grundlage von Farben oder den Block-Layern definiert.

3D Triangulierung

• Wert der Winkelabweichung: Der Winkel befindet sich zwischen zwei Seiten und definiert die Entfernung der Seite von der Parallelität. Wert eingeben.

• Wert der Kurvensegmentierung: Die Anzahl der Abschnitte, um einen Kreis oder eine Kurve zu definieren.

2D Geometrie

• Wert der Kurvensegmentierung: Die Anzahl der Abschnitte, um einen Kreis oder eine Kurve zu definieren.

• Geschlossene Kontur importieren: Berücksichtigt sowohl geschlossene Konturen als auch Oberflächen.

ANMERKUNG: Artlantis erkennt die ACIS-Objekte des 3DSolid-Typs von AutoCAD DWG- und DXF-Dateien. Artlantis importiert Materialnamen und feste Kameras.
