Шаг 2 - Установление маркеров оси в окне предварительного просмотра

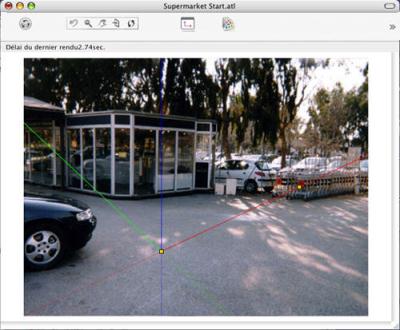

Поместите оригинал маркера оси на фото, а затем поверните красные, зеленые и синие оси по очереди.

NB. Убедитесь в том, что положения осей в окне двухмерного ракурса и предварительного просмотра не противоречат друг другу.

В диалоговом окне вставки: В зависимости от расположения осей в окне предварительного просмотра выберите один из следующих двух вариантов просмотра:

Ось Y движется в направлении от или к камере.

Определить оськоторый будет служить основой при изменении размеров трехмерной модели относительно фонового изображения. Затем в окне предварительного просмотра откорректируйте размер до эталонного путем перемещения желтого манипулятора . Ту же операцию выполните в окне двухмерного ракурса.

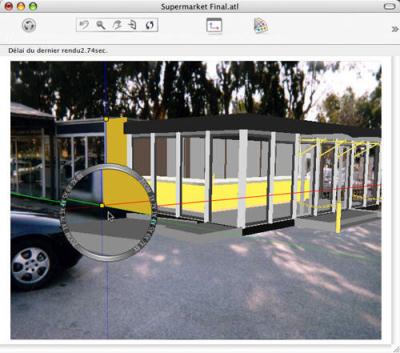

В окне предварительного просмотра: Увеличительное стекло поможет расположить маркер оси точно на фоновом изображении.

Для активации увеличительного стекла поверните колесо мыши. Каждый шаг увеличивает масштабирование от x2 до максимум x8.
