Настройка

Настройка параметров

Настройки Artlantis позволяют вам организовать рабочую среду.

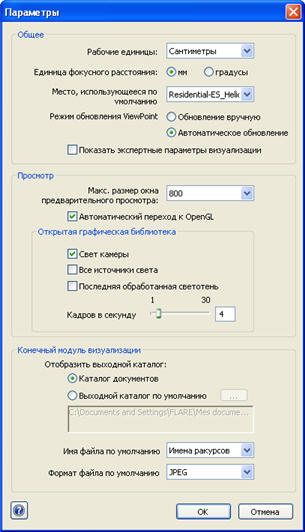

Доступ: Меню Правка > Параметры

Общее

Рабочие единицы: Из раскрывающегося меню выберите (мм, м, дюймы, футы и дюймы).

Единицы фокусного расстояния: выберите мм или градусы для фокуса инспектора точки обзора.

Местоположение по умолчанию: Во всплывающем меню. Изменения вступают в силу при следующем открытии файла формата DWG, DWF, DXF, OBJ и 3DS, не содержащего информацию, связанную с местоположением.

Ручной режим обновления: это касается способа обновления положений камеры, точки обзора, поворота и фокусного расстояния.

В ручном режиме, миниатюры в списке точек обзора будут обновляться при щелчке на кнопке "Обновить", либо при открытии нового ракурса.

Миниатюры в списке не будут обновляться при изменении Shaders, источников света или фоновых изображений.

Показать экспертные параметры визуализации: флажок в окне настройки визуализации точки обзора позволяет сделать необходимые подстройки при помощи дополнительных настроек.

Просмотр

Макс. размер окна предварительного просмотра:
Выберите максимальный размер содержимого окна (воспользуйтесь комбинацией клавиш Control +). Элементы всплывающего меню (640, 800, 1024, 1200) означают размер изображения, отображающегося в этом окне.

Автоматическое переход в режим открытой графической библиотеки OpenGL: если в поле этой опции установлен флажок, то при движении камеры осуществляется переход от фотореалистичного режима отображения к открытой графической библиотеке. Обеспечивает отображение на небольших конфигурациях технических средств для ускорения.

NB. Время обновления окна пропорционально размеру отображаемого содержимого.

Параметры OpenGL

Приведенные ниже параметры влияют на отображение визуализации в окне предварительного просмотра в режиме OpenGL.

Свет камеры:

при активации, моделирует белый всенаправленный свет, исходящий от камеры Сцена всегда освещена.

NB. Эта функция независима от сглаживания конечной визуализации.

Все источники света:

При активации данной опции, в режиме Open GL принимаются во внимание все активные источники света: осветители и солнце

NB. При активации данной опции замедляется время обновления содержимого окна предварительного просмотра.

Последняя обработанная светотень:

При активации данной опции в режиме Open GL принимаются во внимание тени последней обрабатываемой схемы освещения или солнца.

NB. При активации данной опции замедляется время обновления содержимого окна предварительного просмотра.

FPS:

Увеличение или уменьшение плавности навигации по открытой графической библиотеке. Чем выше значение, тем лучше плавность. С другой стороны, при меньших цифрах будет выше четкость изображения.

Переместите ползунок или введите значение в диапазоне от 1 до 30 изображений в секунду.

Конечный модуль визуализации

Визуализация выходной папки:

имеется 2 варианта визуализации выходной папки по умолчанию:

Каталог документов: Визуализации сохраняются на том же уровне, что и текущий файл.

Выходной каталог, использующийся по умолчанию: Щелкните на кнопке для выбора папки.

Имя файла, использующееся по умолчанию: либо имя точки обзора, либо имя документа плюс имя точки обзора.

Формат файла, использующийся по умолчанию: в раскрывающемся меню выберите: JPEG, BMP, TARGA, PICT, TIFF, Photoshop, Piranesi.

Руководство пользователя Artlantis: Настройка
