Редактирование поля отсечения

Это синий прямоугольник с расположенными по углам манипуляторами для выполнения редактирования.

• Активация и отображение в инспекторах точек обзора: Перспективы, Параллельные ракурсы, Панорамы, Объекты ВР, Анимации.
• При вводе значения угла в градусах в числовое поле поле поворачивается в плоскости.

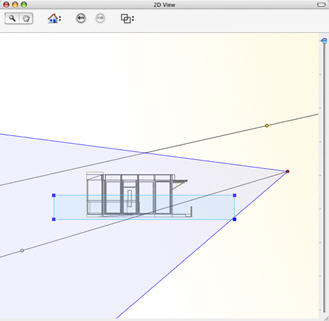

В двухмерном ракурсе

Изменение ракурса (вид сверху, спереди, справа, слева, сзади) для задания нескольких плоскостей отсечения в пространстве (максимум до 6 плоскостей отсечения).

• Редактировать синие манипуляторы для задания плоскостей отсечения.

Элементы, находящиеся за пределами поля, будут вырезаны из сцены.

На виде сверху угол поворота также можно задать графически.

NB: При обрезании элементов тени проецируемые тени корректируются соответствующим образом.

Презентация предварительного просмотра

Пример поля отсечения на виде в перспективе.

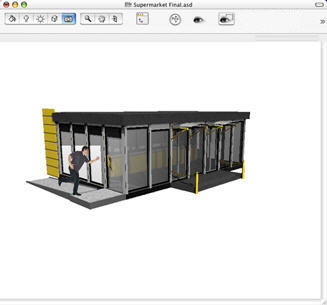

Неактивное поле отсечения

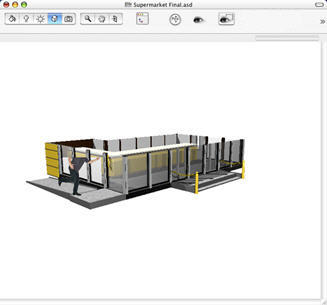

Активное поле отсечения
