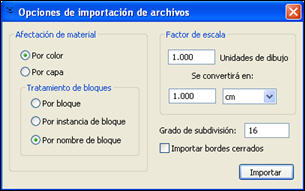

Abrir archivos DWG/DXF

• Factor de escala reduce o aumenta el tamaño del objeto. El factor de escala es un coeficiente homotético.
• Valor de segmentación de curva: el número de pasos necesarios para definir una entidad de círculo o curva.
• Importar contorno cerrado: considera los contornos cerrados igual que las superficies.
• Tratamiento de bloques: interpreta el material del bloque basado en lo siguiente:
  • Su composición
  • Su instanciación
  • Su nombre
  • Un bloque distinto tiene un material distinto.
  • Cada componente de un bloque tiene un material distinto.
  • A cada nombre de bloque se atribuye un material distinto.

• Asignar materiales: se definen en función de los colores o las capas de bloques.

NB: Artlantis reconoce las entidades ACIS 3DSolid de los archivos dwg y dxf de AutoCad. Artlantis importa los nombres de materiales y cámaras fijas.
