Outil d'insertion dans le site

Dans l'Inspecteur Perspectives, Insertion permet de positionner précisément une caméra entre le modèle 3D et une photo. Une Image d'arrière-plan doit être placée avant utilisation de cette commande.

Après l'alignement des axes X, Y & Z dans la vue 2D et dans la fenêtre de Prévisualisation, le modèle est positionné facilement sur l'image d'arrière-plan.

Exemple

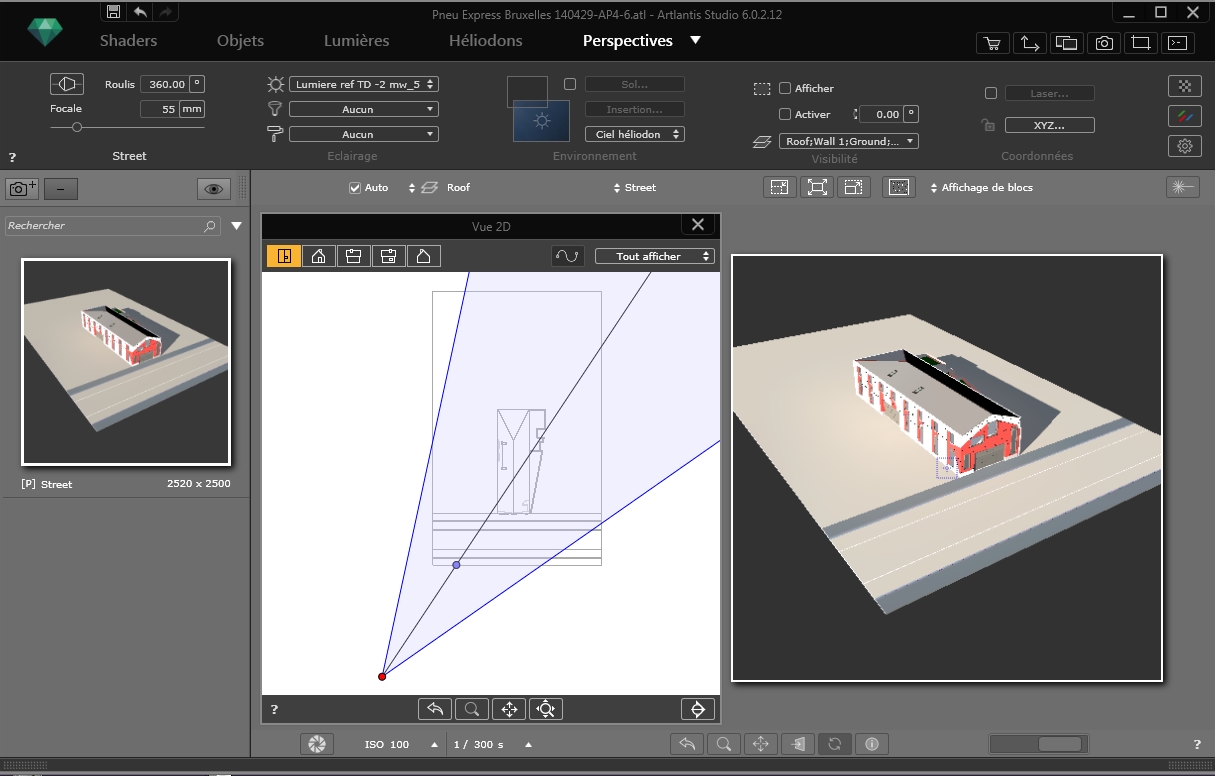

Le modèle 3D s'affiche

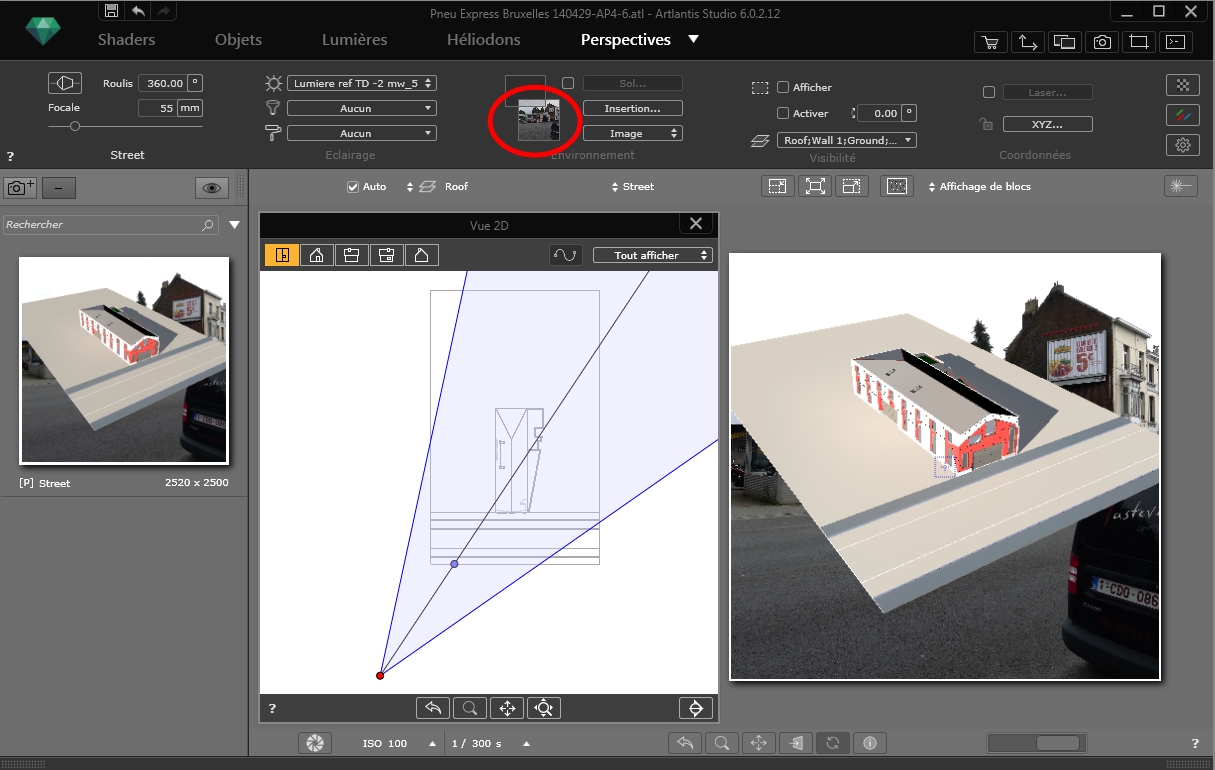

L'image d'arrière-plan est positionnée

NB : ne pas utiliser un ensemble de photos dont les points de fuite ne seraient pas combinés.

Commande Insertion

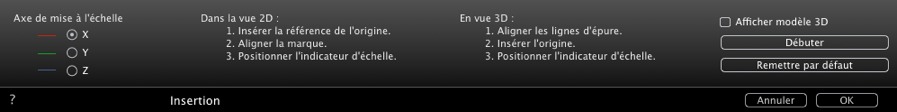

La boîte de dialogue d'insertion permet de définir les axes de référence, d'ajuster les axes en Vue 2D et dans la Prévisualisation, d'afficher le modèle et Débuter / Arrêter le calcul.

Ouvrez l'outil "Insertion" dans l'inspecteur Perspectives.

Comment procéder ?

La palette s'ouvre, la fenêtre de Prévisualisation affiche l'image d'arrière-plan, un trièdre avec des lignes de fuite et une loupe.

NB : le modèle 3D est masqué, cocher la case Afficher Modèle 3D l'affiche. La case décochée permet de visionner l'image d'arrière-plan notamment pour positionner les axes.

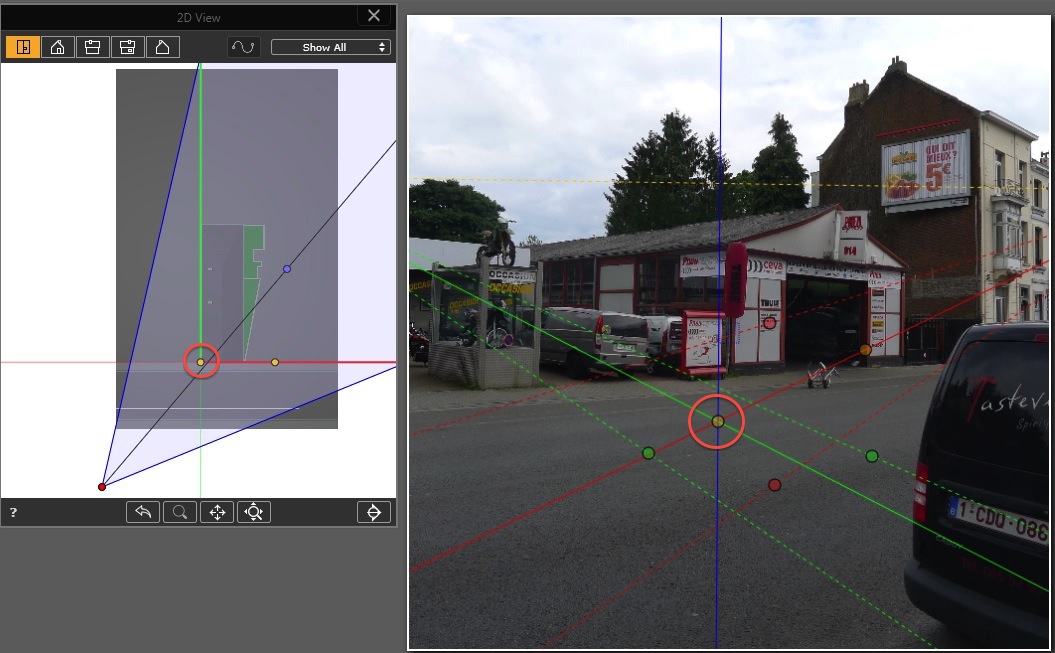

Faire correspondre la position du trièdre en Vue 2D et dans la fenêtre de Prévisualisation

En Vue 2D

En vue de dessus, positionner le point d'origine jaune (l'intersection des axes X rouge et Y vert) sur la géométrie. Afficher une vue en élévation puis positionner également l'origine (l'intersection des axes X rouge et Y vert en fonction de la vue en élévation puis l'axe Z bleu) sur la géométrie.

Dans l'exemple ci-dessus, l'origine du trièdre est placée dans le coin inférieur gauche du garage. L'emprise du nouveau garage correspondra avec la position de l'ancien vu sur la photo.

En Prévisualisation

Sur l'image de fond, définir l'origine du trièdre, placer le point jaune sur l'axe choisi.

Placez les deux paires de lignes en pointillés

Une paire correspond à l'axe X en rouge et une paire correspond à l'axe Y en vert.

NB : les axes X en rouge, Y en vert et Z en bleu ne doivent jamais entrer en collision.

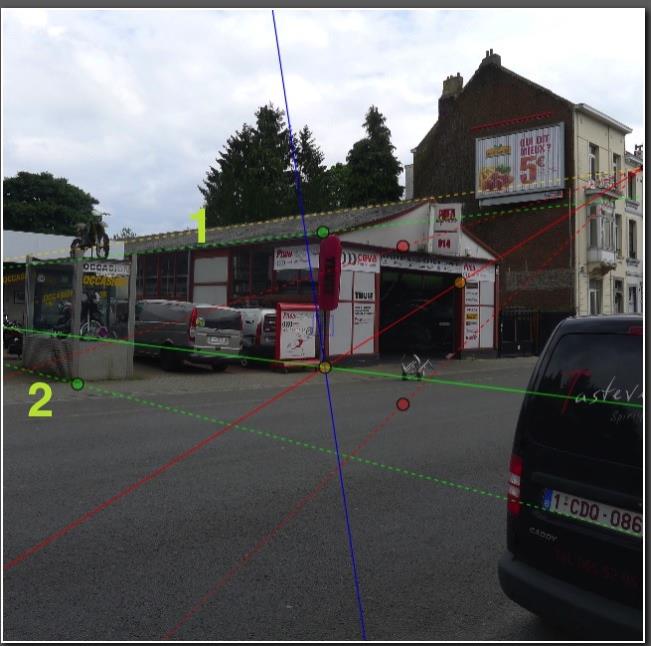

Dans notre exemple, commençons par les deux lignes pointillés vertes : aligner l'une avec la gouttière du toit 1 puis alignez l'autre avec la base de la vitrine de la moto 2.

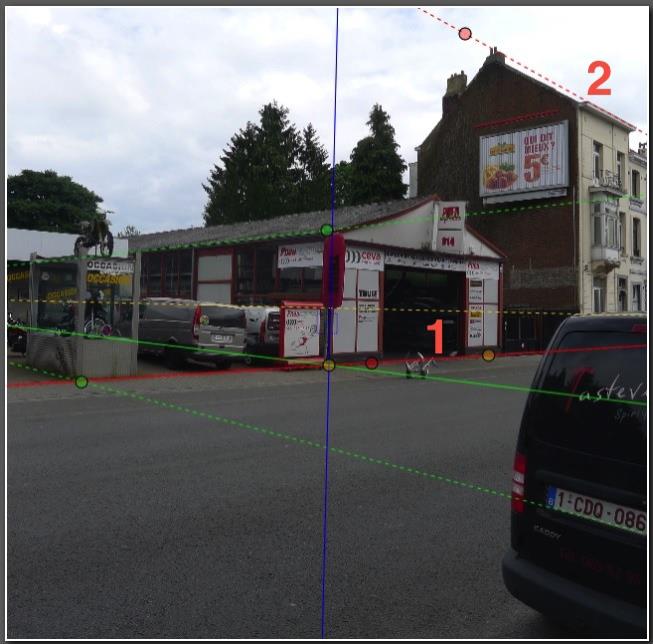

Ensuite positionner les deux lignes rouges en pointillés :

alignez l'une avec la base du trottoir 1, puis aligner l'autre avec la gouttière de la maison du côté droit 2.

Dans la Prévisualisation la loupe permet de placer l'axe précisément sur l'image d'arrière-plan Tourner la molette de la souris active la loupe. L'incrémentation est de 2 fois avec un maximum de 8.

Nota 1 : pas besoin de définir les lignes vertes ou rouges sur un même plan, bien respecter les lignes de fuite.

NB 2 : dans la Prévisualisation les axes rouges, verts et bleus ne peuvent pas être déplacés, seules les lignes en pointillés et l'origine des axes orthonormés peuvent être déplacés.

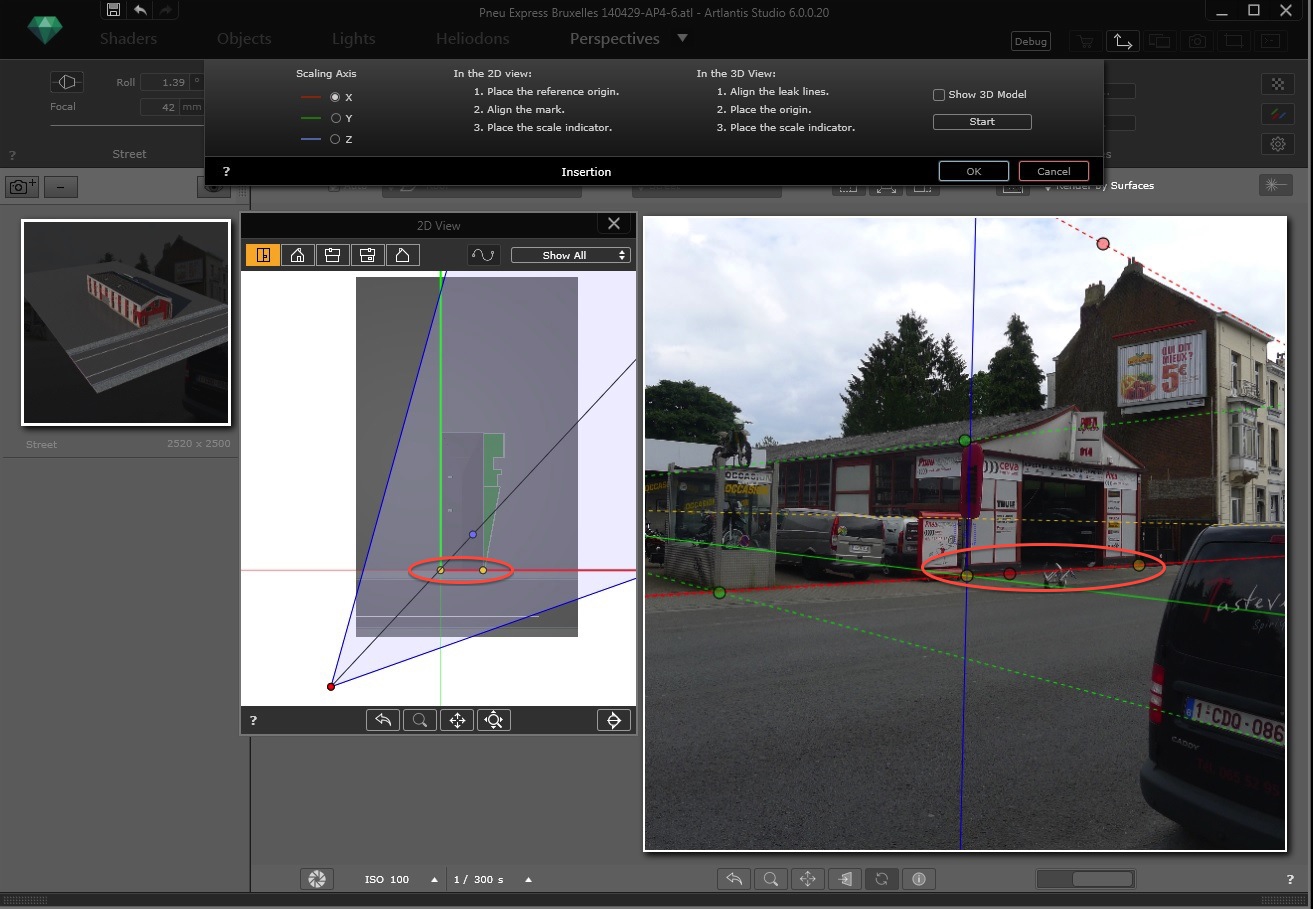

Définir l'axe qui servira d'échelle

Dans la palette d'insertion choisir l'un des axes (X, Y ou Z) qui définira l'échelle. Il se réfère à l'échelle entre le modèle en 2D vue et l'image de fond. En vue 2D et en Prévisualisation faire glisser la poignée jaune le long de la ligne continue.

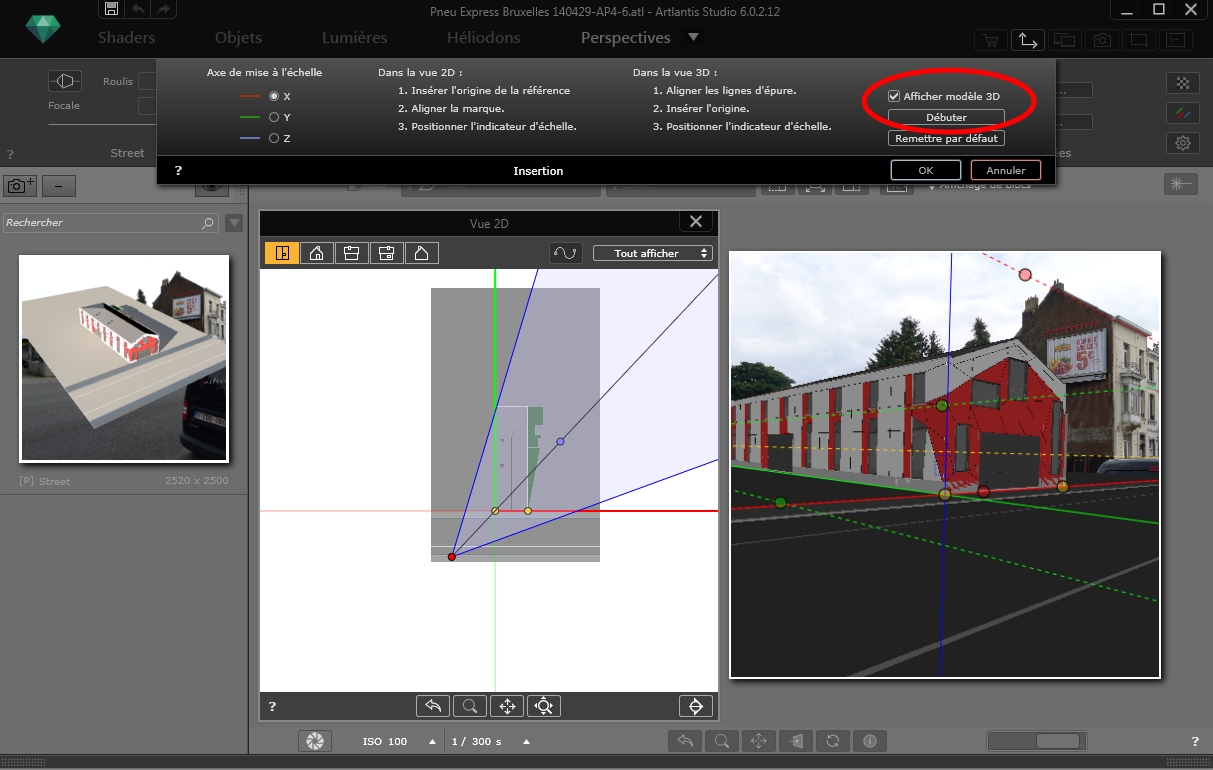

Afficher le modèle 3D

Dans la palette d'insertion, cochez la case Afficher modèle 3D.

Calcul automatique de la position de la caméra

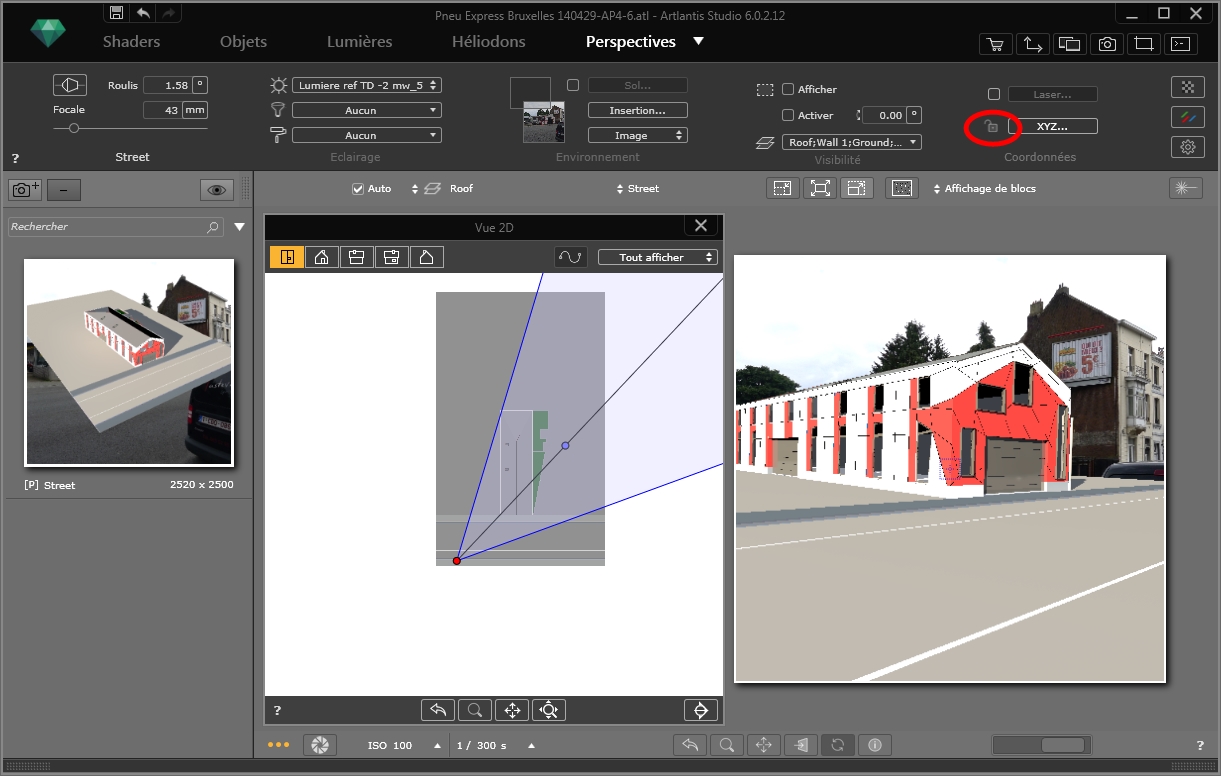

Cliquez sur Débuter : Artlantis calcule en temps réel la position de la caméra. Lorsque vous êtes satisfait, cliquez sur Arrêter et OK. Ceci ferme la palette d'insertion et verrouiller automatiquement les coordonnées de la caméra.

NB : lors du calcul, n'importe quel paramètre d'insertion peut se manipuler : l'origine, les lignes en pointillés ainsi que la position de la poignée jaune.

Exemple
